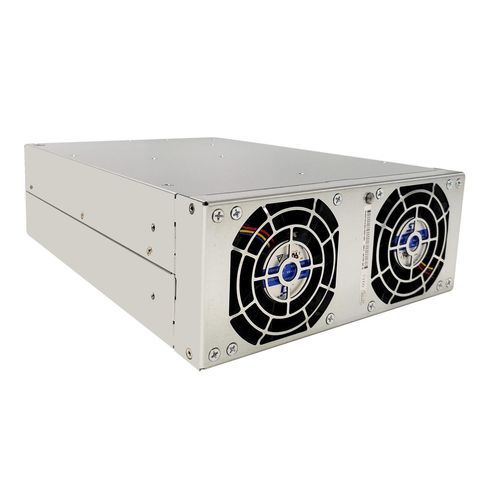

Módulo de potência BiDi ACDC TPS-BM157200UHIRT

Detalhes do produto
Módulo de potência bidirecional TPS-BM157200UHIRT
O módulo de potência bidirecional TPS-BM157200UHIRT é um módulo AC-DC trifásico de alto desempenho de 7200W, parte da série TPS-BM157200UHIT/TPS-BM157200UHIRT, projetado para conversão de energia bidirecional sem interrupções em sistemas trifásicos. Como módulo de potência trifásico sem linha neutra, elimina problemas de corrente de linha neutra, resolvendo completamente o problema da corrente de linha neutra em sistemas elétricos e garantindo operação estável. Funcionando como um módulo de isolamento bidirecional AC-DC trifásico, suporta operação confiável do inversor em sistemas conectados à rede (módulo de potência de inversor conectado à rede) com saída nominal de 7200W na direção AC-DC e 5760W na direção DC-AC. Opera com uma entrada de 480VAC (módulo de potência de entrada 480VAC) dentro de um intervalo de 384~528VAC (carga total) e fornece uma saída estável de 15VDC (módulo bidirecional de saída 15VDC) com corrente nominal de 480A (módulo de potência de saída DC 480A). Com eficiência máxima de 91,5% em AC-DC (módulo bidirecional de alta eficiência 91,5%) e 90,5% em DC-AC (módulo de eficiência 90,5% DC-AC), mantém excelente qualidade de energia com alto fator de potência (PF>0,99, módulo trifásico PF>0,99 alto) e baixa distorção harmônica total (THDi <5%, módulo de potência THDi <5% baixo) sob carga total. Equipado com tecnologia de módulo de comutação bidirecional de tensão sem interrupções, atende aos requisitos de resposta rápida de equipamentos de teste. Com resfriamento por ar forçado (tipo R: entrada traseira e saída frontal, com ventilador frontal e terminal traseiro), adapta-se a ambientes adversos sem redução de potência a 45°C (módulo de potência adaptável a ambientes adversos) e está em conformidade com a norma EN55032 (módulo de potência conforme EN55032). Com design de módulo de potência bidirecional modular, suporta expansão inteligente e operação paralela automática de até 4 unidades. Pode passar na certificação UL/CE/TUV (módulo de potência certificável UL/CE/TUV), tornando-o ideal para aplicações de módulo de teste de formação de células, módulo de teste bidirecional de potência e módulo de potência reciclável de energia como módulo de potência AC-DC LV trifásico.

Características principais

• Design trifásico sem linha neutra: Elimina a corrente de linha neutra, resolvendo problemas de linha neutra do sistema elétrico para operação estável.
• Métricas de alto desempenho: 7200W AC-DC/5760W DC-AC, eficiência de 91,5%/90,5%, saída de 15VDC/480A, PF>0,99 e THDi <5%.
• Comutação e isolamento sem interrupções: Suporta operação do inversor conectado à rede com comutação de tensão sem interrupções, atendendo às necessidades de resposta rápida de equipamentos de teste.
• Modular e expansível: Até 4 unidades em paralelo para escalabilidade de potência flexível através de expansão inteligente.
• Confiável e conforme: Resfriamento por ar forçado tipo R, adaptabilidade a ambientes adversos, conformidade EN55032 e certificável UL/CE/TUV.

Especificações

Fluxo de ar	De trás para frente
Dimensões (L*W*H)(mm)	176*86*285
Eficiência	90,5%(DC para AC), 91,5%(AC para DC)
Corrente de entrada	≤12A(AC para DC), 384A(DC para AC)
Potência de entrada	5760W(DC para AC)
Tensão de entrada	15Vdc, 384-528Vac
Corrente de saída	480A(AC para DC)
Potência de saída	7200W(AC para DC)
Tensão de saída	15Vdc, 343-456Vac
Precisão da tensão de saída	1%(AC para DC)
Tensão de entrada nominal	480Vac
Peso	≤8kg

Características / Especificações técnicas

• Módulo de potência bidirecional para sistemas trifásicos
• Saída 7200W AC-DC, saída 5760W DC-AC
• Eficiência de 91,5% (AC-DC), eficiência de 90,5% (DC-AC)
• Tensão de entrada: 480VAC (384~528VAC carga total)
• Saída: 15VDC, 480A
• Fator de potência >0,99, THDi <5%
• Resfriamento por ar forçado (tipo R)
• Operação em paralelo de até 4 unidades
• Certificável UL/CE/TUV
• Conforme EN55032
• Adaptável a ambientes adversos (sem redução de potência a 45°C)
• Dimensões: 176*86*285 mm
• Peso: ≤8kg
