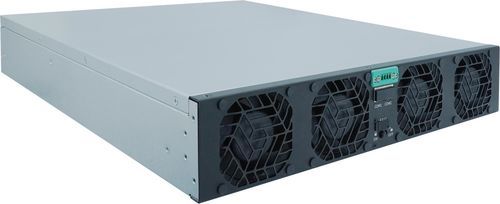

Módulo de potência ACDC TPS-BM61053KTIT

Visão geral do produto
O TPS-BM61053KTIT é um módulo de potência bidirecional trifásico AC‑DC com potência nominal de 53 kW. Projetado para aplicações de conversão de energia em laboratório e industriais, suporta fluxo de energia bidirecional para testes de carga/descarga, operação regenerativa e simulação de redes elétricas. Interfaces principais: CAN e RS485; design modular para expansão e manutenção; arrefecimento por ar forçado.

Desempenho e características elétricas

• Conversão bidirecional trifásica AC‑DC
• Operação sem corrente na linha neutra
• Tecnologia de comutação suave (soft‑switching) para reduzir perdas e melhorar a confiabilidade
• Potência nominal: 53.000 W
• Troca rápida de modo: 2 ms entre modos
• Fator de potência elevado: PF > 0,99
• Baixa distorção harmónica total: THDi < 3%
• Comunicação: interfaces CAN e RS485
• Arrefecimento: ar forçado (fluxo de frente para trás)
• Design modular para expansão e manutenção

Notas sobre eficiência
Os valores de eficiência variam conforme o modo de operação. A descrição menciona 96% e 95% em diferentes modos, enquanto a tabela de especificações apresenta 94% (AC para DC) e 95% (DC para AC). Consulte o ponto de operação selecionado para a eficiência exata.

Especificações técnicas

• Dimensões (C × L × A): 435 × 86 × 600 mm
• Peso: ≤ 23 kg
• Fluxo de ar: da frente para trás
• Tensão de entrada: 342–460 VAC; entrada DC: 280 VDC
• Tensões de entrada nominais: 380 VAC, 400 VAC, 415 VAC
• Corrente de entrada: ≤ 94 A (AC para DC), 53,6 A (DC para AC)
• Potência de entrada (exemplo): 15.000 W (DC para AC)
• Tensão de saída: 610 VDC; saída AC: 342–460 VAC
• Corrente de saída: 86,9 A (AC para DC)
• Precisão da tensão de saída: ±1% (AC para DC)

Aplicações

• Testes e ciclo de packs de baterias
• Testes e emulação de potência bidirecional
• Testes de reciclagem de energia e envelhecimento
• P&D em conversão de energia

Normas e conformidade

• Normas: IEC 62477‑1, EN 55032
• Certificações: UL, CE, TUV; indicações de conformidade RoHS, WEEE, UKCA
