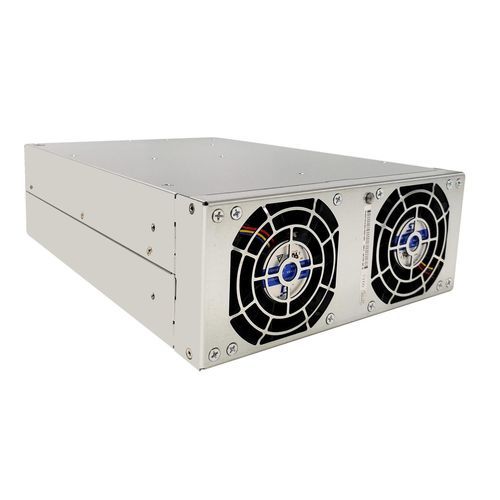

Módulo de potência BiDi ACDC TPS-BM157200UHIT

Detalhes do produto
O módulo de potência bidirecional TPS-BM157200UHIT é um módulo AC-DC trifásico de alto desempenho de 7200W, parte da série TPS-BM157200UHIT/TPS-BM157200UHIRT, projetado para conversão de energia bidirecional sem interrupções em sistemas trifásicos. Como módulo de potência trifásico sem linha neutra, elimina problemas de corrente de linha neutra, resolvendo completamente o problema de corrente de linha neutra em sistemas elétricos e garantindo operação estável em configurações trifásicas. Adota tecnologia de comutação suave madura, melhorando a confiabilidade e eficiência nos processos de conversão de energia. Funcionando como um módulo de isolamento bidirecional AC-DC trifásico, suporta operação confiável do inversor em sistemas conectados à rede com saída nominal de 7200W na direção AC-DC e 5760W na direção DC-AC. Opera com uma entrada de 480VAC na faixa de 384~528VAC (carga total) e fornece uma saída estável de 15VDC com corrente nominal de 480A. Com eficiência de pico de 91,5% em AC-DC e 90,5% em DC-AC, mantém excelente qualidade de energia com alto fator de potência (PF>0,99) e baixa distorção harmônica total (THDi <5%) sob carga total. Equipado com tecnologia de comutação bidirecional de tensão sem interrupções, atende aos requisitos de resposta rápida de equipamentos de teste. Com resfriamento por ar forçado (padrão: entrada frontal e saída traseira), adapta-se a ambientes adversos sem redução de potência a 45°C e está em conformidade com a norma EN55032. Com design modular, suporta expansão inteligente e operação paralela automática de até 4 unidades. Pode passar pela certificação UL/CE/TUV, tornando-o ideal para aplicações de teste de formação de células, teste bidirecional de potência e módulo de potência reciclável como módulo de potência AC-DC trifásico LV.

Características principais

• Design trifásico sem linha neutra: Elimina a corrente de linha neutra, resolvendo problemas de linha neutra do sistema elétrico para operação estável.
• Métricas de alto desempenho: 7200W AC-DC/5760W DC-AC, 91,5%/90,5% de eficiência, saída 15VDC/480A, PF>0,99 e THDi <5% para qualidade de energia superior.
• Comutação e isolamento sem interrupções: Suporta operação do inversor conectado à rede com comutação de tensão sem interrupções, atendendo às necessidades de resposta rápida de equipamentos de teste.
• Modular e expansível: Até 4 unidades em paralelo para escalabilidade de potência flexível através de expansão inteligente.
• Confiável e conforme: Resfriamento por ar forçado (entrada frontal e saída traseira), adaptabilidade a ambientes adversos, conformidade EN55032 e certificável UL/CE/TUV.

Especificações
Parâmetro | Valor
Fluxo de ar | Da frente para trás
Dimensões (L*W*H)(mm) | 176*86*285
Eficiência | 90,5%(DC a AC), 91,5%(AC a DC)
Corrente de entrada | ≤12A(AC a DC), 384A(DC a AC)
Potência de entrada | 5760W(DC a AC)
Tensão de entrada | 15Vdc, 384-528Vac
Corrente de saída | 480A(AC a DC)
Potência de saída | 7200W(AC a DC)
Tensão de saída | 15Vdc, 343-456Vac
Precisão da tensão de saída | 1%(AC a DC)
Tensão de entrada nominal | 480Vac
Peso | ≤8kg

Características / Especificações técnicas

• Módulo de potência bidirecional para conversão AC-DC e DC-AC trifásica
• Saída de 7200W (AC-DC), saída de 5760W (DC-AC)
• Eficiência de 91,5% (AC-DC), 90,5% (DC-AC)
• Tensão de entrada: 480VAC (384~528VAC carga total)
• Saída: 15VDC, 480A
• Fator de potência >0,99, THDi <5%
• Resfriamento por ar forçado (entrada frontal, saída traseira)
• Operação em paralelo até 4 unidades
• Certificável UL/CE/TUV, conforme EN55032
• Adaptabilidade a ambientes adversos (sem redução de potência a 45°C)
• Dimensões: 176*86*285 mm
• Peso: ≤8kg
