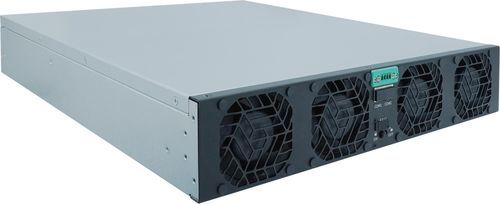

Módulo de potência ACDC TPS-BM57050KTIF-S

Visão geral do produto
O módulo de potência bidirecional TPS-BM57050KTIF-S é um módulo AC-DC trifásico de alto desempenho projetado para conversão de energia versátil. Opera sem corrente na linha neutra e utiliza tecnologia de comutação suave avançada para aumentar a confiabilidade e reduzir perdas de energia. O módulo entrega até 50,000 W de potência com alta eficiência (96% AC→DC, 95% DC→AC), alto fator de potência (PF > 0.99) e baixa distorção harmônica total (THDi < 5%), fornecendo saída de energia estável e limpa. Apresenta design modular, refrigeração por ar forçado e integra comunicações CAN e RS485 para monitoramento e controle. A unidade está em conformidade com IEC62477-1 e EN55032 e possui certificações UL, CE e TUV.

Principais características

• Design bidirecional e trifásico que permite conversão de energia AC↔DC.
• Operação sem corrente de fio neutro para maior segurança e eficiência em sistemas trifásicos.
• Tecnologia de comutação suave avançada para reduzir perdas de comutação e aumentar a confiabilidade.
• Alta eficiência: 96% (AC→DC) e 95% (DC→AC).
• Excelente desempenho elétrico: Fator de potência > 0.99 e THDi < 5%.
• Alta capacidade de potência: 50,000 W (50 kW).
• Entrada: 380/400/415 VAC (nominal), faixa de operação 342–460 VAC; corrente de entrada ≤ 88 A (AC→DC).
• Saída: 570 VDC (nominal) e faixa 342–460 VAC; corrente de saída até 87.8 A (AC→DC).
• Design modular para fácil expansão e manutenção.
• Refrigeração por ar forçado para manter operação estável sob carga.
• Comunicação integrada: interfaces CAN e RS485.
• Dimensões compactas e peso manejável para instalação.
• Compatível com IEC62477-1 e EN55032; certificado UL, CE, TUV.

Características / Especificações técnicas

• Air Flow: From front to rear
• Dimensões (L × W × H): 435 × 86 × 600 mm
• Eficiência: 95% (DC→AC), 96% (AC→DC)
• Corrente de entrada: ≤ 88 A (AC→DC), 87.8 A (DC→AC)
• Potência de entrada: 50,000 W (DC→AC)
• Tensão de entrada: 342–460 VAC, 570 VDC
• Corrente de saída: 87.8 A (AC→DC)
• Potência de saída: 50,000 W (AC→DC)
• Tensão de saída: 570 VDC, 342–460 VAC
• Precisão da tensão de saída: ±1% (AC→DC)
• Tensão de entrada nominal: 380 VAC, 400 VAC, 415 VAC
• Peso: ≤ 23 kg
• Article Number: HPM1295
• Manufacturer Code: HPM010050
• Manufacturer: TPS
