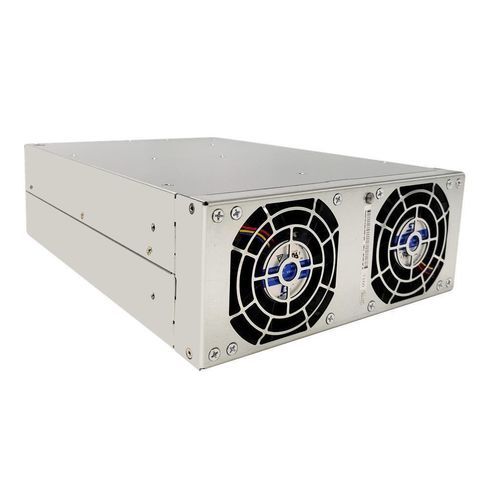

Módulo de potência BiDi ACDC TPS-BM159000THIT

Detalhes do Produto
O TPS-BM159000THIT é um módulo de potência bidirecional de alto desempenho, emparelhado com o módulo de potência TPS-BM159000THIRT, projetado como um módulo bidirecional AC-DC trifásico. Adota tecnologia avançada trifásica sem linha neutra, eliminando problemas de corrente de linha neutra em sistemas de energia. Equipado com tecnologia de comutação suave madura, garante conversão de energia bidirecional confiável e eficiente, adequado para aplicações como equipamentos de teste de formação de células, equipamentos de teste bidirecional de potência e equipamentos de envelhecimento de energia reciclável.

Como um módulo de potência de alta eficiência de 92%/91,5%, atinge uma eficiência máxima de 92% na direção AC para DC e 91,5% na direção DC para AC, reduzindo significativamente o consumo de energia. Apresenta alto fator de potência (PF >0,99, PF=0,99@380VAC carga total) e baixa distorção harmônica total da corrente de entrada (THDi <5%, THDi<5%@380VAC carga total), garantindo excelente compatibilidade com a rede.

Este módulo de potência bidirecional de 9000W/7200W entrega capacidade de saída nominal de 9000W na direção AC para DC e capacidade de entrada nominal de 7200W na direção DC para AC. Opera como um módulo de entrada 380/400/415VAC com uma faixa de tensão de entrada AC de 343~456VAC (carga total) e 304~343VAC (redução para 80%), e uma faixa de frequência de 50/60±5Hz. Como um módulo de saída de 15VDC, fornece saída DC de 15VDC com correntes nominais de 600A (AC para DC) e 480A (DC para AC), enquanto a corrente de entrada AC é ≤17A.

Características Principais

• Conversão de Energia Bidirecional: Funciona como um módulo bidirecional AC-DC trifásico, suportando isolamento e fluxo de energia sem interrupções entre AC e DC, garantindo desempenho confiável em sistemas conectados à rede.
• Tecnologias Avançadas: Integra tecnologia de comutação suave para maior confiabilidade e eficiência; alcança alto PF (>0,99) e baixo THDi (<5%) para desempenho ótimo da rede.
• Alta Eficiência: Apresenta eficiência máxima de 92% (AC para DC) e 91,5% (DC para AC), minimizando a perda de energia e reduzindo os custos operacionais.
• Adaptabilidade Robusta: Opera a carga total de -10°C a 45°C, com redução para 90% a 45°C~55°C; adapta-se a redes instáveis e ambientes hostis, equipado com funções de proteção contra falhas perfeitas.
• Refrigeração e Comunicação: Possui refrigeração por ar forçado com controle inteligente e comunicação CAN para operação eficiente e monitoramento em tempo real.
• Design Compacto: Mede 218mm x 86mm x 300mm e pesa 6,5kg, ideal para instalações industriais com espaço limitado.
• Certificações e Conformidade: Pode passar pelas certificações UL, CE, TUV e atende aos padrões EN55032, garantindo compatibilidade global.
• Expansibilidade: Design modular suporta expansão inteligente com operação paralela automática, adequado para configurações de sistema escaláveis.

Especificações
Parâmetro | Valor
Fluxo de Ar | Da frente para trás
Dimensões (L*W*H)(mm) | 218*86*300
Eficiência | 91,5%(DC para AC), 92%(AC para DC)
Corrente de Entrada | ≤17A(AC para DC), 480A(DC para AC)
Potência de Entrada | 7200W(DC para AC)
Tensão de Entrada | 15Vdc, 343-456Vac
Corrente de Saída | 600A(AC para DC)
Potência de Saída | 9000W(AC para DC)
Tensão de Saída | 15Vdc, 343-456Vac
Precisão da Tensão de Saída | 1%(AC para DC)
Tensão de Entrada Nominal | 380Vac, 400Vac, 415Vac
Peso | ≤6,5kg
