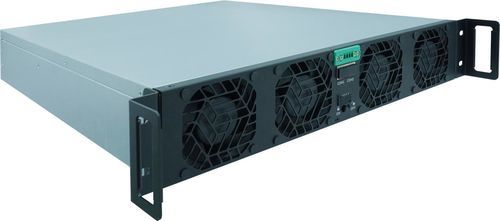

Módulo de potência ACDC TPS-BM57050KTIF

Visão geral
O TPS-BM57050KTIF é um módulo de potência AC‑DC bidirecional trifásico projetado para conversão de energia em alta potência sem corrente na linha neutra. Emprega tecnologia de comutação suave (soft switching) para reduzir perdas de comutação e aumentar a confiabilidade. O módulo fornece até 50 kW com alta eficiência (96% AC→DC, 95% DC→AC), fator de potência elevado (PF >0,99) e baixa THDi (<5%), adequado para bancadas de teste industriais e sistemas de reciclagem de energia. Suporta entradas nominais 380/400/415 VAC, barramento DC de 570 VDC, design modular e refrigeração por ar forçado. Interfaces CAN e RS485 permitem monitoramento e integração de controle.

Principais características

• Conversão AC‑DC bidirecional trifásica sem corrente na linha neutra
• Topologia de soft switching para reduzir perdas e melhorar a confiabilidade
• Alta eficiência: 96% (AC→DC) e 95% (DC→AC)
• Fator de potência >0,99 e THDi <5% para qualidade de energia estável
• Potência nominal: 50 000 W
• Tensões de entrada nominais: 380/400/415 VAC; corrente de entrada ≤88 A (AC→DC)
• Barramento DC: 570 VDC; corrente de saída 87,8 A (DC→AC)
• Design modular para expansão e manutenção simplificada
• Refrigeração por ar forçado adequada para operação contínua sob carga
• Interfaces de comunicação: CAN, RS485

Aplicações

• Testes e validação de Battery PACK
• Testes de potência bidirecional (AC↔DC) para bancadas de ensaio de eletrónica de potência
• Reciclagem de energia e testes de envelhecimento acelerado para sistemas de armazenamento
• Aplicações laboratoriais e industriais de alta potência

Especificações técnicas

• Article Number: HPM1293
• Manufacturer Code: HPM010048
• Manufacturer: TPS
• Potência nominal: 50 000 W
• Eficiência: 96% (AC→DC), 95% (DC→AC)
• Faixa de tensão de entrada: 342–460 VAC; nominal: 380/400/415 VAC
• Corrente de entrada: ≤88 A (AC→DC)
• Tensão do barramento DC: 570 VDC
• Corrente de saída: 87,8 A (DC→AC)
• Faixa de tensão de saída: 342–460 VAC (saída AC)
• Precisão da tensão de saída: ±1% (AC→DC)
• Fluxo de ar: frente → trás
• Dimensões (C×L×A): 435 × 86 × 600 mm
• Peso: ≤23 kg

Mecânica, comunicações & conformidade

• Refrigeração: ar forçado
• Comunicação: CAN, RS485 para monitoramento e controle
• Design: modular para expansão e manutenção
• Normas e certificações: IEC62477-1, EN55032, UL, CE, TUV
