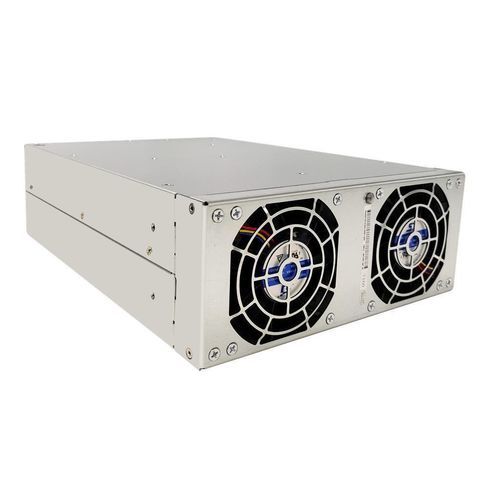

Módulo de potência BiDi ACDC TPS-BM159000UHIRT

Detalhes do produto
O TPS-BM159000UHIRT é um módulo de potência de alto desempenho que, juntamente com o módulo de potência bidirecional TPS-BM159000UHIT, pertence à família de módulos bidirecionais AC-DC trifásicos. Adota tecnologia avançada sem linha neutra trifásica, qualificando-se como um módulo de potência sem corrente de linha neutra para eliminar problemas de corrente de linha neutra em sistemas de energia. Aproveitando a tecnologia de comutação suave madura, garante conversão de energia bidirecional confiável e eficiente, tornando-o ideal para equipamentos de teste de formação de células, equipamentos de teste de potência bidirecional e equipamentos de envelhecimento de potência reciclável.

Como um módulo de potência de alta eficiência de 92%/91,5%, atinge 92% de eficiência máxima @480VAC na direção AC para DC e 91,5% de eficiência máxima @480VAC na direção DC para AC, reduzindo significativamente o consumo de energia. Apresenta alto fator de potência (PF >0,99 @480VAC carga total) e baixa distorção harmônica total de corrente de entrada (THDi <5% @480VAC carga total), garantindo excelente compatibilidade com a rede.

Este módulo de potência bidirecional de 9000W/7200W oferece capacidade de saída nominal de 9000W (AC para DC) e capacidade de entrada nominal de 7200W (DC para AC). Opera como um módulo de entrada de 480VAC com uma faixa de entrada AC de 384~528VAC e frequência de 50/60±5Hz. Como módulo de saída de 15,5VDC, fornece saída DC de 15,5VDC com correntes nominais de 580A (AC para DC) e 480A (DC para AC), enquanto a corrente de entrada AC é <15A.

Características principais

• Fluxo de energia bidirecional: Funciona como um módulo bidirecional AC-DC trifásico, suportando isolamento e conversão de energia sem interrupções para atender às necessidades de resposta rápida dos equipamentos de teste.
• Tecnologias avançadas: Integra tecnologia de comutação suave para maior confiabilidade; alcança alto PF (>0,99) e baixo THDi (<5%) para desempenho ideal da rede.
• Alta eficiência: Apresenta 92% (AC para DC@480VAC) e 91,5% (DC para AC@480VAC) de eficiência máxima, minimizando a perda de energia.
• Adaptabilidade robusta: Opera em carga total de -10°C a 45°C (redução para 90% de 45°C a 60°C), adaptando-se a redes instáveis e ambientes hostis com proteção abrangente contra falhas.
• Refrigeração e comunicação: Equipado com refrigeração por ar forçado com controle inteligente; apresenta fluxo de ar tipo R (entrada traseira e saída frontal, frontal: ventilador; traseira: terminal) para dissipação de calor eficiente. Suporta comunicação CAN para fácil monitoramento.
• Design compacto: Mede 218mm x 86mm x 300mm e pesa 6,5kg, adequado para configurações com espaço limitado.
• Certificações e conformidade: Passa a certificação UL, CE, TUV e está em conformidade com os padrões EN55032.
• Expansibilidade: Design modular permite até 4 unidades em paralelo para escalabilidade flexível do sistema.

Especificações
Parâmetro | Valor
Fluxo de ar | De trás para frente
Dimensões (L*W*H)(mm) | 218*86*300
Eficiência | 91,5%(DC para AC), 92%(AC para DC)
Corrente de entrada | ≤15A(AC para DC), 480A(DC para AC)
Potência de entrada | 7200W(DC para AC)
Tensão de entrada | 15Vdc, 384-528Vac
Corrente de saída | 580A(AC para DC)
Potência de saída | 9000W(AC para DC)
Tensão de saída | 15,5Vdc, 384-528Vac
Precisão da tensão de saída | 1%(AC para DC)
Tensão de entrada nominal | 480Vac
Peso | ≤6,5kg

Características / especificações técnicas

• Modelo: TPS-BM159000UHIRT
• Número do artigo: HPM1147
• Código do fabricante: HPM010019
• Fabricante: TPS
• Módulo bidirecional AC-DC trifásico
• Tecnologia sem corrente de linha neutra
• Tecnologia de comutação suave
• Eficiência de 92%/91,5% (AC-DC/DC-AC)
• PF >0,99, THDi <5%
• Saída de 9000W (AC para DC), entrada de 7200W (DC para AC)
• Saída 15,5VDC, corrente de entrada <15A
• Corrente de saída 580A/480A (AC-DC/DC-AC)
• Refrigeração por ar forçado, fluxo de ar tipo R
• Comunicação CAN
• Certificado UL, CE, TUV, conforme EN55032
• Dimensões: 218 x 86 x 300 mm
• Peso: ≤6,5 kg
• Até 4 unidades em paralelo
