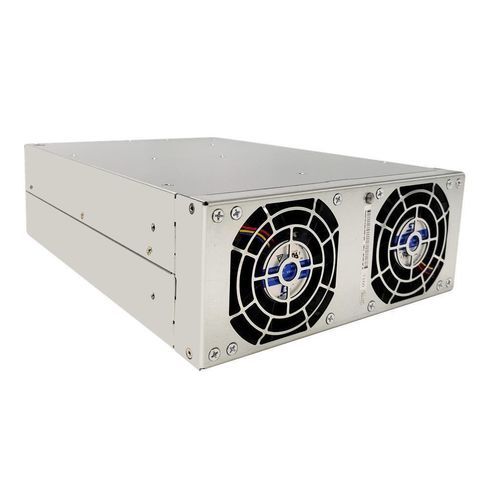

Módulo de potência BiDi ACDC TPS-BM158000THIRF

Detalhes do Produto
O TPS-BM158000THIRF é um módulo de potência de alto desempenho, emparelhado com o módulo de potência bidirecional TPS-BM158000THIF, projetado como um módulo bidirecional AC-DC trifásico. Adota tecnologia avançada sem linha neutra trifásica, eliminando problemas de corrente de linha neutra em sistemas de energia. Equipado com tecnologia de comutação suave madura, garante conversão de energia bidirecional confiável e eficiente, adequado para aplicações como equipamentos de teste de formação de células, equipamentos de teste bidirecional de potência e equipamentos de envelhecimento de potência reciclável.

Como um módulo de potência de alta eficiência de 92%/91,5%, atinge uma eficiência de pico de 92%@380VAC na direção AC para DC e 91,5%@380VAC na direção DC para AC, reduzindo significativamente o consumo de energia. Apresenta alto fator de potência (PF >0,99, PF=0,99@380VAC carga total) e baixa distorção harmônica total da corrente de entrada (THDi<5%, THDi<5%@380VAC carga total), garantindo excelente compatibilidade com a rede.

Este módulo de potência bidirecional de 8000W/6400W entrega capacidade de saída nominal de 8000W na direção AC para DC e capacidade de entrada nominal de 6400W na direção DC para AC. Opera como um módulo de entrada 380/400/415VAC com uma faixa de tensão de entrada AC de 343~456VAC (carga total) e 304~343VAC (redução para 80%), e uma faixa de frequência de 50/60±5Hz. Como um módulo de potência de saída 15VDC, fornece saída DC de 15VDC com correntes nominais de 533,3A (AC para DC) e 427A (DC para AC), enquanto a corrente de entrada AC é <16A.

Características Principais

• Fluxo de Energia Bidirecional: Funciona como um módulo bidirecional AC-DC trifásico, suportando isolamento e conversão de energia sem interrupções, garantindo desempenho estável em sistemas conectados à rede.
• Tecnologias Avançadas: Integra tecnologia de comutação suave para maior confiabilidade e eficiência; atinge alto PF (>0,99) e baixo THDi (<5%) para desempenho ideal da rede.
• Alta Eficiência: Apresenta eficiência de pico de 92% (AC para DC@380VAC) e 91,5% (DC para AC@380VAC), minimizando a perda de energia e os custos operacionais.
• Adaptabilidade Robusta: Opera em carga total de -10°C a 45°C, com redução para 90% a 45°C~60°C; adapta-se a redes instáveis e ambientes hostis, equipado com funções de proteção contra falhas perfeitas.
• Refrigeração e Comunicação: Possui refrigeração por ar forçado com controle inteligente (opções de fluxo de ar incluem entrada frontal/saída traseira e entrada traseira/tipo R saída frontal) e comunicação CAN para operação e monitoramento eficientes.
• Design Compacto: Mede 176mm x 86mm x 285mm e pesa ≤5kg, ideal para instalações industriais com espaço limitado.
• Certificações e Conformidade: Pode passar certificações UL, CE, TUV e atende aos padrões EN55032, garantindo compatibilidade global.
• Expansibilidade: Design modular suporta expansão inteligente com até 4 unidades conectadas em paralelo, adequado para configurações de sistemas escaláveis.

Especificações
Parâmetro | Valor
Fluxo de Ar | De trás para frente
Dimensões (L*W*H)(mm) | 176*86*285
Eficiência | 91,5%(DC para AC), 92%(AC para DC)
Corrente de Entrada | ≤16A(AC para DC), 427A(DC para AC)
Potência de Entrada | 6400W(DC para AC)
Tensão de Entrada | 15Vdc, 343-456Vac
Corrente de Saída | 533,3A(AC para DC)
Potência de Saída | 8000W(AC para DC)
Tensão de Saída | 15Vdc, 343-456Vac
Precisão da Tensão de Saída | 1%(AC para DC)
Tensão de Entrada Nominal | 380Vac, 400Vac, 415Vac
Peso | ≤5kg

Características / Especificações Técnicas

• Módulo bidirecional AC-DC trifásico
• Tecnologia sem corrente de linha neutra
• Tecnologia de comutação suave
• Eficiência de pico: 92% (AC para DC), 91,5% (DC para AC)
• Fator de Potência: >0,99
• THDi: <5%
• Saída Nominal: 8000W (AC para DC), 6400W (DC para AC)
• Tensão de Entrada AC: 343~456VAC (carga total), 304~343VAC (redução para 80%)
• Frequência: 50/60±5Hz
• Saída DC: 15VDC, 533,3A (AC para DC), 427A (DC para AC)
• Corrente de Entrada AC: <16A
• Dimensões: 176mm x 86mm x 285mm
• Peso: ≤5kg
• Refrigeração por ar forçado
• Comunicação CAN
• Certificado UL, CE, TUV
• Conforme EN55032
• Expansível até 4 unidades em paralelo
