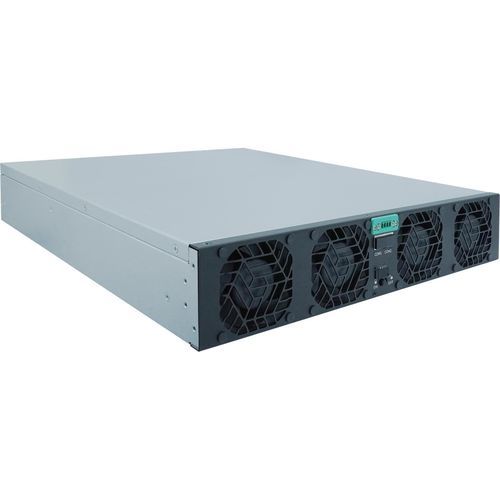

Módulo de potência BiDi ACDC TPS-BM75053KTIF-S

Detalhes do Produto
O módulo de potência bidirecional TPS-BM75053KTIF-S é uma solução trifásica de alto desempenho projetada para conversão de energia versátil, funcionando como um módulo bidirecional AC-DC trifásico. Uma vantagem chave é sua operação sem corrente de linha neutra, tornando-o um módulo de potência sem corrente de linha neutra, garantindo desempenho eficiente e seguro em sistemas trifásicos. Adota tecnologia avançada de comutação suave, classificando-o como um módulo de potência com tecnologia de comutação suave, o que melhora a confiabilidade e reduz a perda de energia. Este módulo oferece eficiência impressionante de 96% e 95% em diferentes modos de trabalho, qualificando-o como um módulo de potência de alta eficiência de 96%/95%. Mantém um alto fator de potência (PF >0,99) e baixa distorção harmônica total (THDi <5%), sendo assim um módulo de potência de alto PF >0,99 e um módulo de potência de baixo THDi <5%, garantindo saída de potência estável e limpa. Com uma potência nominal de 53.000W, apresenta-se como um módulo de potência bidirecional de 53.000W, atendendo às demandas de aplicações de alta potência. Possui uma entrada de 380/400/415VAC (módulo de entrada 380/400/415VAC) com uma corrente de entrada de 94A (módulo de corrente de entrada 94A) e uma saída de 750VDC (módulo de saída 750VDC) com uma corrente de saída de 70,7A (módulo de corrente de saída 70,7A), garantindo compatibilidade com vários sistemas de energia. Ideal para cenários especializados, serve como um módulo de potência para envelhecimento de PACK de baterias e um módulo de envelhecimento de potência reciclável para aplicações de envelhecimento de potência reciclável. Com um design modular, é um módulo de potência de design modular, facilitando a expansão e manutenção. Equipado com um sistema de resfriamento por ar forçado, é um módulo de potência de resfriamento por ar forçado que mantém temperaturas de operação ideais mesmo sob cargas pesadas. Integrado com capacidades de comunicação CAN e RS485, é um módulo de comunicação CAN/RS485, permitindo transmissão e controle de dados sem problemas. Medindo 435mm×86mm×600mm, é um módulo de potência 435mm86mm600mm com design compacto, e pesa ≤23kg, tornando-o um módulo de potência bidirecional ≤23kg para instalação conveniente. Está em conformidade com os padrões IEC62477-1 e EN55032 (módulo conforme IEC62477-1 EN55032) e possui certificações UL, CE, TUV (módulo de potência certificado UL CE TUV), garantindo adesão a regulamentos internacionais e padrões de segurança.

Características Principais

• Design Bidirecional e Trifásico: O módulo de potência bidirecional TPS-BM75053KTIF-S funciona como um módulo bidirecional AC-DC trifásico, permitindo conversão de energia versátil em sistemas trifásicos.
• Sem Corrente de Linha Neutra: Como um módulo de potência sem corrente de linha neutra, opera sem corrente de linha neutra, melhorando a segurança e eficiência em configurações trifásicas.
• Tecnologia Avançada: Adota tecnologia de comutação suave (módulo de potência com tecnologia de comutação suave) para melhorar a confiabilidade e reduzir a perda de energia.
• Alta Eficiência: Um módulo de potência de alta eficiência de 96%/95% com desempenho excepcional em diferentes modos de trabalho, minimizando o desperdício de energia.
• Excelente Desempenho Elétrico: Apresenta um alto PF >0,99 (módulo de potência de alto PF >0,99) e um baixo THDi <5% (módulo de potência de baixo THDi <5%) para qualidade de potência estável e limpa.
• Alta Capacidade de Potência: Funciona como um módulo de potência bidirecional de 53.000W para atender aos requisitos de aplicações de alta potência.
• Entrada e Saída Estáveis: Entrada de 380/400/415VAC (módulo de entrada 380/400/415VAC) com corrente de entrada de 94A (módulo de corrente de entrada 94A) e saída de 750VDC (módulo de saída 750VDC) com corrente de saída de 70,7A (módulo de corrente de saída 70,7A) para ampla compatibilidade.
• Aplicações Especializadas: Ideal como módulo de potência para envelhecimento de PACK de baterias e módulo de envelhecimento de potência reciclável para cenários de envelhecimento de potência reciclável.
• Design Modular: Um módulo de potência de design modular, permitindo fácil expansão e manutenção simplificada.
• Resfriamento Confiável: Equipado com resfriamento por ar forçado (módulo de potência de resfriamento por ar forçado) para manter operação estável sob cargas variáveis.
• Comunicação Flexível: Integra comunicação CAN/RS485 (módulo de comunicação CAN/RS485) para fácil integração de monitoramento e controle.
• Compacto e Peso Gerenciável: Mede 435mm×86mm×600mm (módulo de potência 435mm86mm600mm) e pesa ≤23kg (módulo de potência bidirecional ≤23kg) para instalação conveniente.
• Conformidade e Certificações: Um módulo conforme IEC62477-1 EN55032 com certificações UL CE TUV (módulo de potência certificado UL CE TUV), garantindo adesão a padrões internacionais.

Especificações
Parâmetro | Valor
Fluxo de Ar | Da frente para trás
Dimensões (L*W*H)(mm) | 435*86*600
Eficiência | 95%(DC a AC), 96%(AC a DC)
Corrente de Entrada | ≤94A(AC a DC), 70,7A(DC a AC)
Potência de Entrada | 53000W(DC a AC)
Tensão de Entrada | 342-460VAC, 750VDC
Corrente de Saída | 70,7A(AC a DC)
Potência de Saída | 53000W(AC a DC)
Tensão de Saída | 750VDC, 342-460VAC
Precisão da Tensão de Saída | ±1%(AC a DC)
Tensão de Entrada Nominal | 380Vac, 400Vac, 415Vac
Peso | ≤23kg

Características / Especificações Técnicas

• Módulo bidirecional, trifásico AC-DC
• Potência: 53.000W
• Tensão de Entrada: 380/400/415VAC (94A)
• Tensão de Saída: 750VDC (70,7A)
• Eficiência: 96% (AC a DC), 95% (DC a AC)
• Fator de Potência: >0,99
• Distorção Harmônica Total (THDi): <5%
• Design Modular, Resfriamento por Ar Forçado
• Comunicação CAN/RS485
• Dimensões: 435mm x 86mm x 600mm
• Peso: ≤23kg
• Conformidade: IEC62477-1, EN55032
• Certificações: UL, CE, TUV
