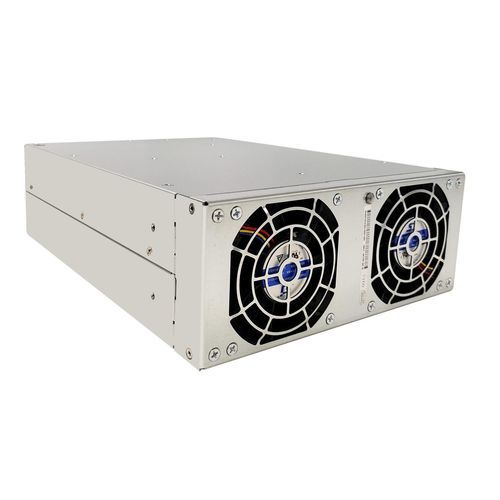

Módulo de potência BiDi ACDC TPS-BM159000UHIT

Detalhes do Produto
O TPS-BM159000UHIT é um módulo de potência bidirecional de alto desempenho, projetado como um módulo bidirecional AC-DC trifásico. Adota tecnologia avançada sem linha neutra trifásica, eliminando problemas de corrente de linha neutra em sistemas de energia. Equipado com tecnologia de comutação suave madura, garante uma conversão de energia bidirecional confiável e eficiente, adequado para aplicações como equipamentos de teste de formação de células, equipamentos de teste bidirecional de potência e equipamentos de envelhecimento de potência reciclável.

Como módulo de alta eficiência (92%/91,5%), atinge uma eficiência máxima de 92%@480VAC na direção AC para DC e 91,5%@480VAC na direção DC para AC, reduzindo significativamente o consumo de energia. Apresenta um alto fator de potência (PF >0,99@480VAC carga total) e baixa distorção harmônica total da corrente de entrada (THDi <5%@480VAC carga total), garantindo excelente compatibilidade com a rede.

Este módulo de potência bidirecional de 9000W/7200W oferece uma capacidade de saída nominal de 9000W na direção AC para DC e uma capacidade de entrada nominal de 7200W na direção DC para AC. Funciona como um módulo de entrada de potência de 480VAC com uma faixa de tensão de entrada AC de 384~528VAC e uma faixa de frequência de 50/60±5Hz. Como módulo de saída de 15,5VDC, fornece uma saída DC de 15,5VDC com correntes nominais de 580A (AC para DC) e 480A (DC para AC), enquanto a corrente de entrada AC é <15A.

Características Principais

• Conversão de Energia Bidirecional: Funciona como um módulo bidirecional AC-DC trifásico, suportando isolamento e fluxo de energia contínuos entre AC e DC, atendendo aos requisitos de resposta rápida dos equipamentos de teste.
• Tecnologias Avançadas: Integra tecnologia de comutação suave para maior confiabilidade e eficiência; atinge alto PF (>0,99) e baixo THDi (<5%) para desempenho ideal da rede.
• Alta Eficiência: Apresenta eficiência máxima de 92% (AC para DC@480VAC) e 91,5% (DC para AC@480VAC), minimizando a perda de energia.
• Adaptabilidade Robusta: Opera em carga total de -10°C a 45°C, com redução para 90% de 45°C a 60°C; adapta-se a redes instáveis e ambientes hostis, equipado com proteção contra falhas perfeita.
• Refrigeração e Comunicação: Possui refrigeração por ar forçado com controle inteligente e comunicação CAN para operação e monitoramento eficientes.
• Design Compacto: Mede 218mm x 86mm x 300mm e pesa 6,5kg, ideal para instalações com restrições de espaço.
• Certificações e Conformidade: Pode passar pelas certificações UL, CE, TUV e atende aos padrões EN55032.
• Expansibilidade: Design modular que suporta expansão inteligente com até 4 unidades conectadas em paralelo para escalabilidade flexível do sistema.

Especificações
Parâmetro | Valor
Fluxo de Ar | Da frente para trás
Dimensões (L*W*H)(mm) | 218*86*300
Eficiência | 91,5%(DC para AC), 92%(AC para DC)
Corrente de Entrada | ≤15A(AC para DC), 480A(DC para AC)
Potência de Entrada | 7200W(DC para AC)
Tensão de Entrada | 15Vdc, 384-528Vac
Corrente de Saída | 580A(AC para DC)
Potência de Saída | 9000W(AC para DC)
Tensão de Saída | 15,5Vdc, 384-528Vac
Precisão da Tensão de Saída | 1%(AC para DC)
Tensão de Entrada Nominal | 480Vac
Peso | ≤6,5kg

Características / Especificações Técnicas

• Módulo de potência bidirecional
• AC-DC trifásico, sem corrente de linha neutra
• Eficiência: 92% (AC para DC), 91,5% (DC para AC)
• Fator de Potência: >0,99
• THDi: <5%
• Saída: 9000W/7200W
• Tensão de Saída: 15,5VDC
• Corrente de Entrada: <15A
• Refrigeração por ar forçado
• Comunicação CAN
• Certificações: UL, CE, TUV, conforme EN55032
• Dimensões: 218mm x 86mm x 300mm
• Peso: ≤6,5kg
