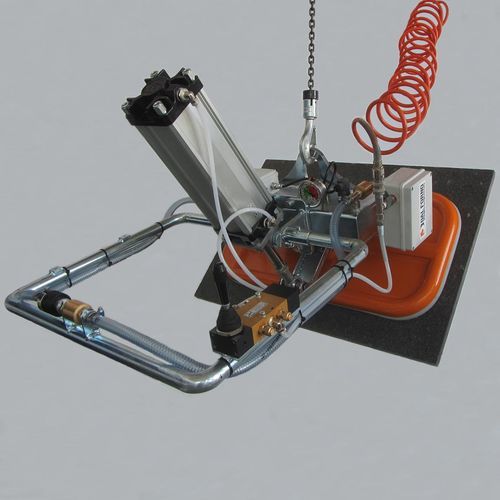

ガラスプレートバキュームリフト M series

フラット部品用板金用プレート用

製品概要
フック下での連続・多用途使用を想定した、迅速で扱いやすいハンドリングユニット。コンパクトな構造で、真空リザーバー、真空計、音声・光による安全警報を装備。柔軟で耐摩耗性のあるゴムシールにより、素地、研磨、仕上げ、炎加工、ハンマリング、サンドブラストなど多様な表面仕上げのワークを把持可能です。

用途
切断パネル、タイル、ストリップ、階段踏み板、小型スラブ、金属板、窓ガラスなど、平滑面を持つ固体・非多孔質材料の吊り上げに適しています。

特長

• 軽合金および亜鉛めっき鋼を多用した構造；耐食性のあるアルミ鋳造パッド
• ゴムシールリングの迅速かつ簡単な交換
• 0°〜90°の空気式傾斜機構により水平・垂直での把持と据え付けが可能
• パッド近傍に配置された回転軸により垂直位置決めを容易化
• 操作ハンドルの角度を調整可能
• 真空スイッチで作動する着脱式・充電式の真空漏れアラーム（ブザー・警告灯）および専用充電器
• ホース切断や真空源喪失時にも真空を保持する逆止弁
• 誤操作による解放を防止するロック機構付きON/OFFスライドバルブ
• EU機械指令（CE）準拠

給気/駆動方式
真空は電動真空ポンプまたは圧縮空気式真空発生器（ベンチュリ）で生成できます。標準構成は電動真空ポンプ＋接続ホース＋吸着パッドです。特殊用途向けに、フォークリフトや油圧クレーン搭載用の単相または直流モーター駆動ポンプ、あるいは内燃機関搭載も対応可能。顧客要件に応じたカスタム設計も行えます。

提供書類
本製品の技術資料、吸着パッド構成図、設置・操作手順書が利用可能です。

仕様／技術データ

• シリーズ：M series
• 容量：100〜3000 kg（機種により異なる）
• 適合材料：板、タイル、スラブ、金属板、ガラス等の固体・非多孔質で平滑な素材
• 構造：軽合金材および亜鉛めっき鋼；アルミ鋳造パッド
• シール：複数の仕上げに対応する柔軟で耐久性の高いゴムシール
• 傾斜：空気式 0°〜90°
• 回転軸：垂直位置決めを容易にするパッド近接配置
• ハンドル：角度調整可能
• 安全装置：真空リザーバー；真空計；着脱式充電可能アラーム（ブザー・警告灯）；逆止弁；ロック機構付きON/OFFスライドバルブ
• 駆動/真空生成：電動真空ポンプまたは圧縮空気ベンチュリ；オプションで単相、DC、内燃機関など
• 規格：EU機械指令（CE）準拠
• 代表機種：M 3570/AC/P、M 5085/AC/P
