金属板用バキュームリフト S series

ガラスプレートフラット部品用プレート用

製品概要

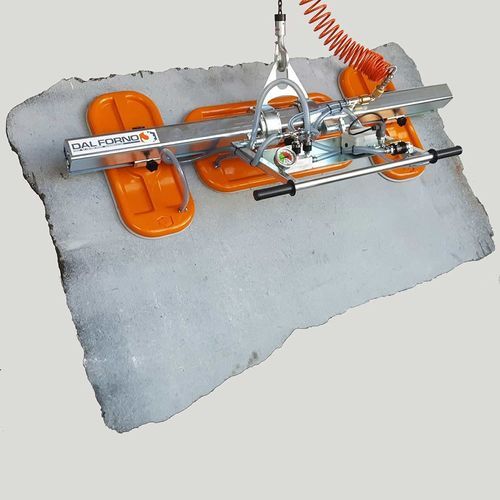

3パッド式真空リフター。容量：370〜1500 kg。切断済みパネル、タイル、ストリップ、階段、小型スラブ、金属板、窓ガラスなど、平坦な表面を持つ非多孔性の固体材料の吊り上げに適しています。

設計と安全性
迅速で簡単に取り扱えるユニットで、コンパクトかつ堅牢な構造により連続稼働や過酷な使用に対応します。フック下式吊り具として吊り上げ機器の補完に最適です。真空リザーバー、音と光による警報装置、真空計を装備。独自のゴムシールは柔軟で耐久性があり、生素材、研磨、ホーニング、フレーム処理、ハンマリング、サンドブラストなど多様な仕上げ面に対応します。

特徴

• 軽合金材および亜鉛メッキ鋼で製造、アルミ鋳造パッドにより長寿命かつ耐錆性を確保
• ゴムシールリングの交換が迅速かつ容易
• 0°〜90°の手動傾斜により、水平・垂直の両方向での荷役が可能
• パッド近傍にピボット軸を配置し、垂直位置決めを容易化
• 操作ハンドルの傾斜は調整可能
• 真空スイッチで作動するブザーと警告灯を備えた着脱式・充電式の真空漏れ警報（充電器別売）
• 配管切断や真空喪失時にも真空を保持する逆止弁を装備
• 誤作動防止のためロック機構付きのON/OFFスライド弁を採用
• EUのCEマーキングに適合するCE機械指令に準拠

給気オプション
真空は電動ポンプまたは圧縮空気式真空発生器（ベンチュリ）で生成できます。ユニットは通常、電動真空ポンプ＋接続管＋吸着パッドで構成されます。ポンプは作業場所の近くに設置してください。特殊用途向けには、フォークリフトや油圧クレーンへの搭載用に単相または直流モーター駆動のポンプ、または内燃機関搭載のポンプを供給できます。

ダウンロード
技術データおよび取扱説明書はダウンロード可能です。

特性 / 技術仕様

• シリーズ：S series（三パッド）
• 容量範囲：370〜1500 kg
• 適用材料：平滑面の非多孔性材料（パネル、タイル、ストリップ、階段、小型スラブ、金属板、窓ガラス）
• 構造材料：軽合金および亜鉛メッキ鋼；アルミ鋳造パッド
• シーリング：多様な仕上げに対応する柔軟なゴムシーリング（交換可能）
• 傾斜：手動傾斜 0°–90°
• ピボット：垂直位置決めを容易にするパッド近傍のピボット軸
• ハンドル：操作ハンドルの傾斜調整
• 警報：着脱式・充電式の真空漏れ警報（ブザー・警告灯、充電器別）
• バルブ：配管切断/真空喪失時の真空保持用逆止弁
• 制御：誤放出防止のロック機構付きON/OFFスライド弁
• 規格：CE機械指令準拠
