板金用バキュームリフト M series

コンクリートスラブ用石スラブ材用大理石用

概要

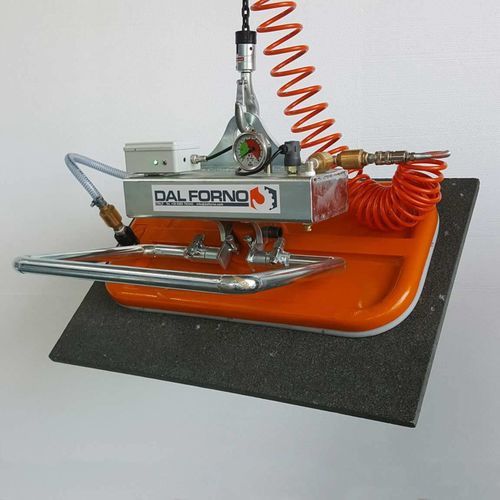

本シングルパッド式バキュームリフターは、大理石、花崗岩、コンクリート、耐火材、複合パネルなどの高密度材料の吊り上げ用に設計されており、鋼板などの板材にも適用できます。連続した産業用途を想定したコンパクト設計で、表面仕上げに応じて対応する交換可能なゴムシールを備えています。安全装置と人間工学に基づく操作系により、安全な保持と作業者保護を確保します。

用途

• 天然石：大理石、花崗岩
• コンクリートおよび耐火部材
• 複合パネルおよび被覆材
• 鋼板およびその他の板材

主な特徴

• 許容荷重範囲：100〜3000 kg
• シングル（単一）吸着パッド設計
• 手動傾斜 0°〜90°（空気式傾斜オプションあり）
• 軽合金部品、亜鉛メッキ鋼構造、アルミ鋳造パッド
• ゴムシールリングの迅速で容易な交換
• 垂直位置決めを容易にするパッド近傍の回転軸
• 作業者の操作性向上のためのハンドル傾斜調整機能
• 着脱式で充電可能な真空漏れアラーム（ブザー・警告灯付）、充電器付属
• 配管切断等の際にも真空を保持する逆止弁装備
• 誤操作による解放を防ぐロック機能付きON/OFFスライドバルブ
• CE機械指令に準拠

真空発生および給気オプション
真空は電動真空ポンプまたは圧縮空気式ベンチュリ発生器により生成できます。標準構成は電動真空ポンプ＋接続配管＋吸着パッドです。ポンプは単相、直流（フォークリフトや油圧クレーンへの搭載向け）や特殊用途向けの内燃機関タイプなどを用意しています。作業条件に合わせた複数の構成が可能です。

備考
特注仕様や特殊ユニットの製作が可能です。高密度材料の確実な把持が必要な重工業用途向け製品です。

技術仕様

• 容量：100 ÷ 3000 kg
• 傾斜：手動 0°–90°（空気式オプションあり）
• 材料：軽合金、亜鉛メッキ鋼、アルミ鋳造パッド
• シーリング：あらゆる表面仕上げに対応する交換可能な弾性ゴムシール
• 安全：真空リザーバー、統合安全装置、音声・光警報、真空計
• 真空保持：配管切断時にも保持する逆止弁
• 制御：ロック機構付きON/OFFスライドバルブ
• アラーム：着脱式充電可能な真空漏れアラーム（ブザー・警告灯付）、充電器付属
• 真空源：電動真空ポンプ、圧縮空気式ベンチュリ発生器；ポンプバリエーション：単相、直流、内燃機関
• 規格：CE機械指令適合
