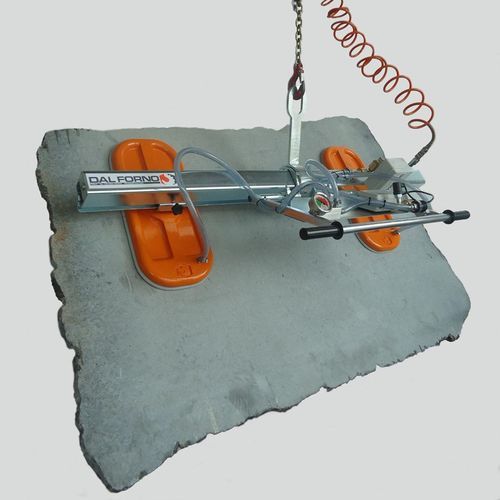

ガラスプレートバキュームリフト S series

フラット部品用板金用プレート用

概要
Sシリーズ二枚パッド真空リフター、手動傾斜式。許容荷重：250〜1000 kg。切断済みパネル、タイル、帯材、階段踏板、小型スラブ、金属板、窓ガラスなど、平面で非多孔質の材料の揚重に適しています。

一般説明
連続稼働に適したコンパクトで頑丈な構造。フック下の揚重機器としてクレーンやフォークリフトと併用する用途に設計されています。真空リザーバ、音声・視覚アラームを備えた安全装置、真空計を装備。柔軟で耐久性のあるゴムシールは、素地、研磨、研削、フレーム加工、ハンマリング、サンドブラストなど多様な仕上げに対応します。

特長

• 軽合金および亜鉛めっき鋼で構成；鋳造アルミ製パッドにより耐腐食性を確保。
• ゴムシールリングの交換が迅速かつ簡単。
• 手動傾斜範囲0°〜90°で水平・垂直の荷役が可能。
• 垂直位置決めを容易にするためパッド近傍にピボット軸を配置。
• 操作ハンドルの傾斜を調整可能。
• 真空漏れ警報（着脱式・充電式）にブザーと警告灯を搭載、真空スイッチで作動；別体の充電器が付属。
• 配管切断や電源断時にも真空を保持する逆止弁を装備。
• 誤作動防止のロック機構付きON/OFFスライドバルブ。
• CE機械指令に準拠して製造。

吸引源と真空発生方式
真空は電動ポンプまたはベンチュリ式真空発生器（圧縮空気）で発生可能。標準構成：電動真空ポンプ＋接続ホース＋吸盤。特殊用途には、フォークリフトや油圧クレーン搭載用の単相または直流モーター駆動ポンプ、あるいは内燃機関搭載タイプを用意可能です。

ダウンロード
本製品の技術データシートおよび取扱説明書はPDF形式でダウンロード可能です。

仕様

• シリーズ：Sシリーズ（二枚パッド構成）
• 容量範囲：250 kg〜1000 kg
• 適用材質：板状で非多孔質の固体（パネル、タイル、帯材、階段踏板、小スラブ、金属板、ガラス）
• 構造材：軽合金、亜鉛めっき鋼；鋳造アルミ製パッド
• シール：交換可能な柔軟なゴムシールリング
• 傾斜：手動 0°〜90°
• 安全：真空リザーバ、真空計、音声・視覚アラーム、逆止弁、ロック可能なON/OFFバルブ
• アラーム：着脱式充電式の真空漏れ警報（ブザー・表示灯付）；専用充電器付属
• 供給：電動ポンプまたはベンチュリ発生器；DCまたは内燃機関オプション
• 適合規格：CE機械指令
