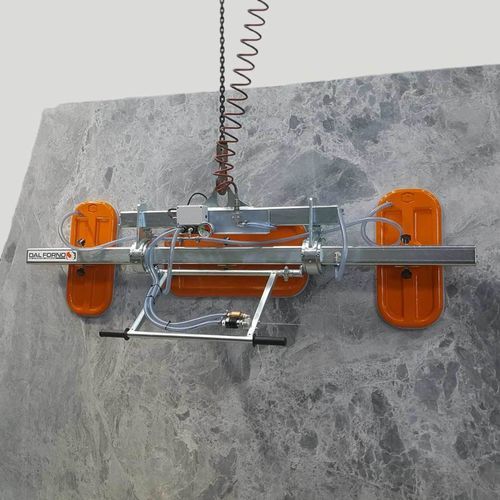

ガラスプレートバキュームリフト L series

フラット部品用板金用プレート用

概要
三枚パッド式の真空リフター。容量：500～1500 kg。切断パネル、タイル、ストリップ、階段、薄いスラブ、金属板、窓ガラスなど、平坦で非多孔質の固体材料の吊り上げに適しています。

説明
高速で簡単に扱えるハンドリングユニット。コンパクトで堅牢な構造により、連続運転や過酷な使用に適しています。フック下の吊り具として理想的で、他の荷役機器の補完に最適です。真空リザーバ、音響・表示による安全装置、真空計を装備。柔軟で耐久性のある独自のゴムシールは、生の仕上げ、研磨、滑らか仕上げ、火炎処理、ハンマード、サンドブラストなど多様な表面仕上げに対応した確実な把持を可能にします。

特長

• 軽合金部品および亜鉛めっき鋼で製造；アルミ鋳造パッド — 長寿命・防錆性。
• ゴムシーリングリングの交換が迅速かつ容易。
• 手動で0°～90°に傾斜可能で、水平および垂直方向の吊り上げと据え付けが可能。
• 垂直位置決めを容易にするため、パッド近傍にピボット軸を配置。
• 操作ハンドルの角度調整が可能。
• 真空スイッチで作動するブザーと警告灯を備えた充電式の真空漏れアラーム；専用のバッテリーチャージャー付き。
• 配管切断や真空喪失時に真空を保持する逆止弁。
• 誤操作による解放を防ぐロック機構付きのON/OFFスライドバルブ。
• EU機械指令に適合（CEマーキング）。

給気 / 真空生成のオプション
真空は電動真空ポンプまたは圧縮空気によるベントリ式真空発生器で生成できます。典型的な構成は、電動真空ポンプ＋接続配管＋吸着パッドです。特殊用途向けに、フォークリフトや油圧クレーン搭載用の単相または直流モーター仕様、あるいは内燃機関仕様のポンプも供給可能です。

利用可能な構成と付属品
用途に応じて吸着パッドの複数構成を用意しており、特定の形状や材料に合わせて調整できます。特注仕様および空圧式傾斜バージョンもご要望に応じて提供可能です。

技術仕様

• シリーズ / モデル群：L series。
• 容量範囲：500～1500 kg。
• 適合材料：固体、非多孔質、平坦な表面（パネル、タイル、スラブ、金属板、ガラス、階段、ストリップ）。
• 構造材料：軽合金部品および亜鉛めっき鋼；アルミ鋳造パッド。
• ゴムシール：柔軟で耐久性あり；多様な表面仕上げに対応（生、研磨、滑らか、火炎、ハンマード、サンドブラスト）。
• 傾斜範囲：水平・垂直取り扱いのための0°～90°。
• ピボット：垂直配置を容易にするためパッド近傍に軸を配置。
• ハンドル：操作のための角度調整可能。
• 安全装置：真空リザーバ；音響・視覚アラーム；真空計；充電式真空漏れアラーム（ブザー・警告灯付き）；逆止弁；ロック機構付きON/OFFスライドバルブ。
• 真空源：電動真空ポンプ；圧縮空気式ベントリ発生器；オプションの単相、直流、内燃ポンプ。
