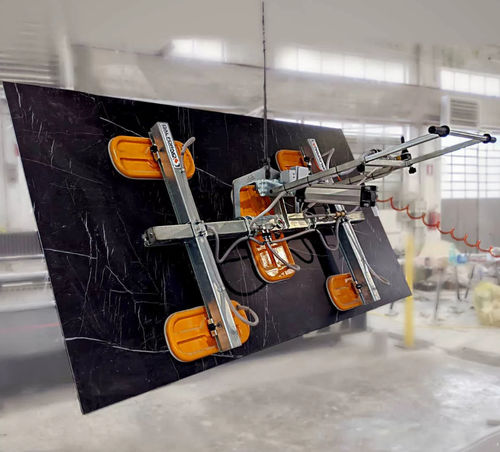

十字バキュームリフト VX series

フレーム大理石用プレート用

製品概要 VXシリーズの5パッド真空リフターは、空気式の吸着グリッパーで、大判スラブやシートの搬送向けです。大理石、花崗岩、壊れやすい・高級石（オニキス）、セメント、陶磁器、大判のストーンウェアや磁器、Laminam® Dekton® や他の大判薄物材料、金属板にも適合します。容量範囲：250〜1400kg。真空予備タンクを備えた堅牢でコンパクトな鋼製フレームと、精密な位置調整が可能なスライド式吸着パッドを特徴とします。

特徴

• 0°〜90°の空気式チルト（単一シリンダ）により水平・垂直の取扱いが可能
• 吸着パッドは横ビーム上をスライドし、これらは主支持ビーム上をスライドして指先レベルの調整が可能
• 軽合金部品と亜鉛めっき鋼を使用；アルミ鋳造パッドで耐錆性を確保
• 単独パッドの汚れを付けない白色ゴムプレートのオプション
• ゴムシールリングの交換が迅速
• 真空スイッチで作動するブザーと警告灯を備えた取り外し充電式の真空漏れ警報；専用充電器付き
• 配管の切断や真空喪失時に真空を保持する逆止弁を装備
• 誤解放を防止するロック機構付きON/OFFスライディングバルブ
• CE機械指令に準拠して設計・製造

給気オプション 真空は電動真空ポンプまたは圧縮空気式ベンチュリ真空発生器で生成できます。標準構成は電動ポンプ＋接続配管＋吸着パッドです。特殊用途向けに単相、直流（フォークリフトや油圧クレーン搭載用）または内燃機関駆動のポンプの供給、ポンプ直付けまたは遠隔設置が可能です。

追加情報 吸着パッド配置の多様な構成でワークや把持エリアに合わせて調整可能です。特殊仕様や手動チルトの多パッドユニットも受注生産で対応可能です。

技術仕様

• 型式/シリーズ：VX series
• 容量範囲：250〜1400 kg
• チルト：空気式 0°〜90°（単一シリンダ）
• フレーム：真空予備タンク付き堅牢なコンパクト鋼製フレーム
• 吸着パッド：横ビーム上でスライドし位置調整可能；白色ゴムプレートはオプション
• 材料：軽合金部品、亜鉛めっき鋼、アルミ鋳造パッド
• 真空システム：電動ポンプまたは圧縮空気式ベンチュリ発生器；単相、直流、内燃機関ポンプのオプション
• 安全性：取り外し/充電式真空漏れ警報（ブザー・表示灯）；逆止弁；ロック機構付きON/OFFスライディングバルブ
• 適合：CE機械指令
