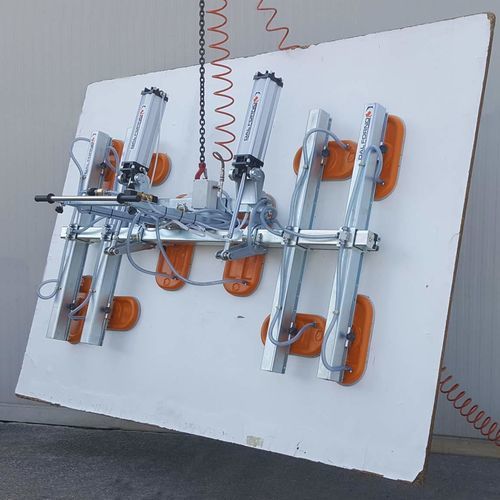

金属板用バキュームリフト X series

ガラスプレートフラット部品用プレート用

製品概要
10パッド真空リフター X Series C は、平滑で非多孔性の固体材料を扱うための装置で、空気式により0°〜90°の傾斜が可能です。

シリーズと容量
X Series C — 荷重容量：500–1500 kg。

用途
切断パネル、タイル、ストリップ、階段、小型スラブ、金属板、窓ガラス、ディスプレイガラスなど、平滑な非多孔質材料の吊り上げに適しています。

概要
連続運転や重負荷運用に適した、コンパクトで堅牢なフック下ハンドリングユニット。真空リザーバー、真空計、音／光アラームを備えた安全装置を装備。柔軟で耐久性のあるゴムシールにより、様々な表面仕上げ（素地、研磨、ホーニング、焼き付け、ハンマリング、サンドブラスト等）に対して確実な把持が可能です。

特長

• manufactured with light alloy materials and galvanized steel, aluminum casting pad — 耐腐食性の構造;
• ゴムシールリングの迅速かつ簡単な交換;
• 0°〜90°の傾斜で水平および垂直（立てた状態）の取り扱いが可能;
• 垂直位置決めを容易にするため、パッド近傍にピボット軸を配置;
• 操作ハンドルの傾斜調整機能;
• 真空スイッチで作動する、着脱式で充電可能な真空漏れアラーム（ブザーと警告灯付）；別売りの充電器;
• 配管切断や真空損失時にも真空を保持する逆止弁;
• 誤作動防止のためのロック機構付きON/OFFスライドバルブ;
• CE機械指令に準拠して設計。

動力供給（真空発生方式）
真空は電動真空ポンプまたは圧縮空気式真空発生器（ベンチュリ）で発生させます。標準的な構成：電動真空ポンプ＋接続ホース＋吸着パッド。電動ポンプは単相、DCモーター（フォークリフトや油圧クレーン搭載用）または特殊用途向けの内燃機関仕様で供給可能です。

ダウンロード
技術データシートと取扱説明書はPDF形式でダウンロード可能です。

仕様

• 容量：500–1500 kg
• パッド構成：10パッド（複数吸着パッド）
• 材料：軽合金、亜鉛メッキ鋼、アルミ鋳造パッド
• シーリング：各種仕上げに対応する柔軟で長寿命のゴムシール
• 傾斜：0°–90°（水平および垂直ハンドリング）
• ピボット軸：垂直位置決めのためパッド近傍に配置
• 操作：調整可能な操作ハンドル；ロック機構付きON/OFFスライドバルブ
• 安全：真空リザーバー；着脱式充電可能な真空漏れアラーム（ブザー・警告灯）；真空計；逆止弁
• 規格：CE機械指令準拠
• 典型供給：電動真空ポンプ（単相、DCまたは内燃機関）、接続ホース
