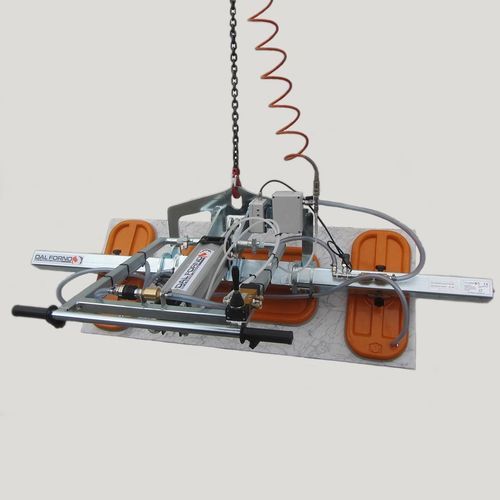

金属板用バキュームリフト VL series

ガラスプレートフラット部品用石スラブ材用

概要
石材用の真空リフターで、平滑な非多孔性材料（大理石・御影石パネル、タイル、巾木、階段、小スラブ、金属板、窓ガラス等）の取り扱いに適しています。連続的な産業用途に適したコンパクト設計です。

シリーズと容量
VLシリーズ
容量: 400〜1200 kg

主な利点
コンパクトな空気式傾斜機構とパッド配置の選択性により、正確かつ安全な吊り上げを実現します。

安全性とシーリング
機体搭載の真空タンクと、真空スイッチによって作動する音声および表示式アラーム等の安全装置を備えています。ゴムシールは研磨、サンドブラスト、フレーム処理など多様な表面仕上げに対応する設計です。

吸着パッドの構成

• 用途に応じた複数のパッド構成が可能であり、本製品は吸着パッド3枚の構成で供給されます。

駆動方式と給気オプション
真空は電動真空ポンプまたは圧縮空気式のベンチュリ発生器によって生成できます。標準構成: 電動真空ポンプ + 接続ホース + 吸着パッド。特別用途向けに単相、直流（フォークリフト・油圧クレーン搭載用）、内燃機関駆動のポンプも選択可能です。

特徴

• 軽合金部品と亜鉛メッキ鋼を使用、吸着パッド底部はアルミ鋳造で耐錆性を確保。
• ゴムシールリングは迅速に交換可能。
• 0°〜90°の傾斜で水平・垂直の吊り下ろしが可能。
• 吸着パッド近傍にピボット軸を配置し、垂直位置決めを容易にしています。
• 操作ハンドルの傾斜角は調整可能。
• 真空漏れ検知用アラームは着脱式で充電可能、ブザーと表示灯を備え真空スイッチで作動；専用充電器付き。
• ホース切断や真空喪失時にも真空を維持するための逆止弁を装備。
• 偶発的な解放を防止するロック機構付きON/OFFスライド弁。
• CE機械指令に準拠して設計・製造。

用途・適用例
大理石・御影石パネル、タイル、小スラブ、金属板、ガラスなどの安全な吊り上げと精密な据え付けが必要な工業・建築現場での使用に適しています。

仕様

• シリーズ: VL
• 容量範囲: 400 - 1200 kg
• 傾斜範囲: 0°〜90°
• 真空安全: 機体搭載の真空タンクおよび音声・表示アラーム
• シーリング: 多様な表面仕上げに対応する柔軟で耐久性のあるゴムシール
• 材質: 軽合金部品、亜鉛メッキ鋼、アルミ鋳造パッド
• アラーム: 着脱式・充電式の真空漏れアラーム（ブザー・表示灯）；真空スイッチで作動；専用充電器付属
• 弁類: ホース切断/真空喪失時の真空保持用逆止弁
• 制御弁: ロック機構付きON/OFFスライド弁
• 給気オプション: 電動真空ポンプまたは圧縮空気式ベンチュリ発生器；単相、直流、内燃機関等のポンプ選択可
• 適合: CE機械指令
