金属板用バキュームリフト X series

ガラスプレートフラット部品用プレート用

製品概要

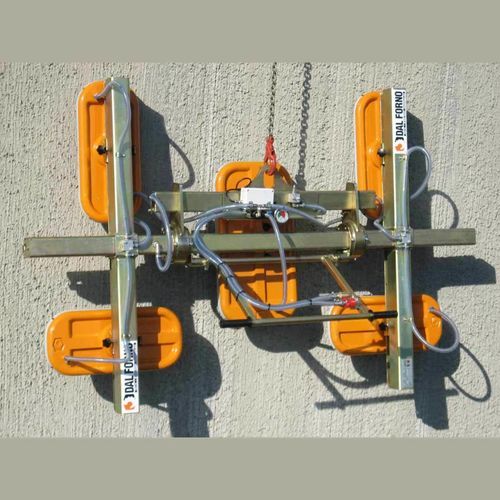

X series | 手動傾斜 — 5パッド真空リフター。荷重容量：500〜1500 kg。平滑面を持つ非多孔性の固体材料の揚重に適しています：切断済みパネル、タイル、板材、段差、小型スラブ、金属板、窓ガラスなど。

一般説明
連続使用や過酷な用途に対応する、コンパクトで頑丈なフック下吊り上げユニット。真空リザーバーおよび音・光による警報装置、真空計を備えた安全装置を内蔵。柔軟なゴムシールにより、素地、研磨、ヘアライン、フレーム仕上げ、ブッシュハンマー、サンドブラストなど様々な表面仕上げで確実に把持します。

特長

• 軽合金部品と亜鉛めっき鋼で製造；アルミ鋳造パッドにより長寿命で耐食性を確保。
• ゴムシーリングリングの交換が迅速かつ容易。
• 0°〜90°の手動傾斜で水平・垂直いずれの姿勢でも搬送・据付が可能。
• 垂直位置決めを容易にする、パッド近傍の回転軸。
• 操作ハンドルの傾斜角は調整可能で作業者の操作性を向上。
• 真空スイッチで作動するブザーと警告灯を備えた取外し可能な充電式真空漏れ警報；専用充電器付属。
• 配管切断や真空喪失時にも真空を保持する逆止弁を装備。
• 誤作動を防止するロック機構付きON/OFFスライド弁。
• CE機械指令に適合する設計。

給気・駆動オプション
真空は電動ポンプまたは圧縮空気による真空発生器（ベントuri）で生成されます。標準構成は電動真空ポンプ＋接続ホース＋吸着パッドです。特殊用途向けに、フォークリフトや油圧クレーン搭載用の直流モーター、単相モーター、または内燃機関駆動のポンプも供給可能です。

技術仕様

• シリーズ：X series（5パッド真空リフター）
• 容量範囲：500〜1500 kg
• パッド構成：5吸盤
• 傾斜：手動、0°〜90°
• 材料：軽合金部品、亜鉛めっき鋼、アルミ鋳造パッド
• シーリング：柔軟で耐久性のあるゴムシール；迅速交換可能なリング
• 真空系：リザーバー内蔵；電動ポンプまたはベントリ発生器の選択肢
• 安全装置：音・光警報、真空計、取外し可能な充電式警報、逆止弁、ロック機構付きON/OFF弁
• ハンドル：傾斜調整可能；パッド近傍に回転軸配置
• 規格：CE機械指令準拠
