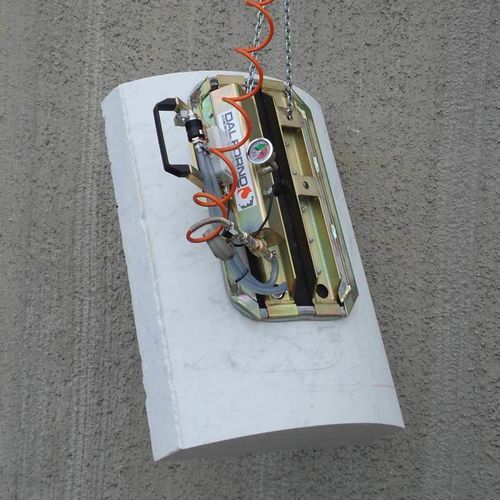

円筒状物体用バキュームリフト OMNIA series

縦型横型調整可能

概要
フレキシブル吸着パッドによる真空式吊り具。荷重範囲：100〜800 kg。円筒状のシェルや柱の区画、凹面・凸面いずれの形状にも対応し、研磨面や荒仕上げ面の吊り上げが可能です。

製品概要
OMNIAは可変変形型の特許取得済みフレキシブル吸着パッドで、曲面部材の吊り上げ・搬送向けに設計されています。複合材料と軽合金を用いて製造され、柔軟性・安全性・耐久性を確保しています。シーリングは柔軟で耐久性のあるゴムリングで、素地、研磨、研削、フレーム処理、ボッチハンマー加工、サンドブラストなど多様な仕上げ面に対応します。

特長

• 構造：軽合金部品、亜鉛めっき鋼、アルミ鋳造の底板を採用し、長寿命かつ耐錆性を確保。
• ゴム製シーリングリングは迅速かつ容易に交換可能。
• 0°〜90°の傾斜が可能で、水平・垂直の両方向での吊り下ろしが可能。
• 吸着パッド近傍にピボット軸を配置し、垂直位置決めを容易に。
• 操作ハンドルの傾斜は調整可能。
• 着脱式かつ充電式の真空漏れアラーム（ブザー・表示灯）を装備、真空スイッチで作動；充電器は別売り/別系統。
• 配管切断や真空喪失時にも真空を保持する逆止弁を装備。
• 誤作動防止のためのロック機構付きON/OFFスライド弁を採用。
• EU機械指令に準拠し、CEマーキングに対応。

電源／真空発生
真空は電動真空ポンプまたは圧縮空気式ベンチュリ発生器で生成可能です。標準的な供給構成は電動真空ポンプ、接続配管、吸着パッドです。フォークリフトや油圧クレーンへの搭載向けに単相または直流モータ駆動ポンプ、特定用途向けに内燃機関搭載タイプも提供可能です。

構成とモデル
代表的なモデル例：OMNIA 300、OMNIA 300/AC、OMNIA 400、OMNIA 800。特殊要件に応じたカスタム構成も設計可能です。

ダウンロード
技術資料、モデル構成図、取り付け・使用説明書をダウンロードいただけます。

仕様／技術仕様

• 製品名：OMNIA（フレキシブル吸着パッド／真空吊具）。
• 荷重範囲：100〜800 kg（モデルにより異なる）。
• 対応形状：柱セクター、円筒シェル、凹凸形状；各種表面仕上げに適合。
• 材質：軽合金、亜鉛めっき鋼、アルミ鋳造底板、吸着パッド用複合材料。
• シーリング：柔軟なゴム製シーリング、迅速に交換可能。
• 傾斜範囲：水平・垂直搬送のための0°〜90°。
• ピボット軸：吸着パッド近傍に配置。
• ハンドル：傾斜調整可能。
• 真空アラーム：着脱式、充電式、ブザーおよび表示灯、真空スイッチ作動；充電器別置。
• 安全弁：配管切断や真空喪失時に真空を保持する逆止弁。
• 制御弁：ロック機構付ON/OFFスライド弁。
• 真空発生：電動ポンプまたはベンチュリ；単相、DC駆動ポンプや内燃機関オプションあり。
• 適合：CE機械指令（EU）。
