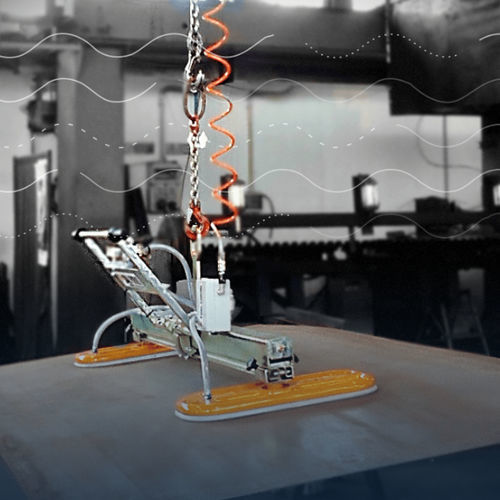

フレームバキュームリフト

フラット部品用板金用プレート用

概要
DAL FORNOは、板金、金属パネル、湾曲した金属部品向けのモジュラー式真空リフターおよびカスタム真空リフティングシステムを設計・製造しています。複数の吸着パッド構成と真空発生方式を用意し、産業用途に対応します。

主なメリット

• あらゆるサイズ・厚さの板材を迅速かつ安全に搬送
• 生産ペースを最適化し、サイクルタイムを短縮
• 作業者の過度な負担や怪我を防止
• モジュラーでカスタマイズ可能なソリューションで特定ニーズに対応
• 人件費を削減し、搬送効率を向上

製品特徴

• 板材の寸法や形状に応じた複数の吸着パッドタイプと配置
• 最大 4000 x 2000 mm までの板材対応および最大 2000 kg までの耐荷重（構成例）
• 真空発生方式：電動ポンプまたはベンチュリ（圧縮空気）
• リザーブ容量を確保する真空リザーバー（バックアップ）
• 真空計および視覚・音響アラームによる連続監視
• 荷重、作業領域、動作要件に合わせてカスタマイズ可能なモジュラー設計
• パイプ、コイル、ポール、車体部品などの曲面向けに柔軟な吸着パッドを用意

動作原理
真空リフターは吸着パッドと金属表面の間に負圧を作り、吸着パッドが保持力を発揮します。真空リザーバーが予備容量を保持し、真空レベルが低下した際は計器や警報で作業者に通知します。

導入効果

• 効率性：サイクルタイムと搬送コストの低減
• 操作性：板材の迅速な把持・吊り上げ・位置決め
• 対応材料：ステンレス、アルミニウム、被覆板など、表面が真空把持に適する金属板
• 安全性：冗長性と警報によりクランプ等の手動作業を低減し事故リスクを抑制

利点

• 簡素化された搬送による運用コスト削減
• 冗長な真空システムと明確な警報による安全性向上
• モジュラー構造による高い柔軟性
• システム性能を維持するための継続的な技術サポート

仕様

• 最大取扱板材寸法（例）：最大 4000 x 2000 mm
• 最大積載能力（例）：最大 2000 kg
• 一般的な構成：1、2、3、5、10 吸着パッド（モジュラー変化）
• 真空発生：電動ポンプまたはベンチュリ（圧縮空気）
• バックアップ用真空リザーバー：故障時に数分間の保持が可能
• 監視と警報：真空計と視覚/音響アラーム；真空が約80%を下回ると警報（参考値はドキュメント参照）
• 吸着パッド：各種タイプと曲面用の柔軟パッド
• 対応材料：表面が適する場合の鉄系・非鉄系（ステンレス、アルミ等）
• 設計：荷重、作業領域、工程に合わせたモジュラー設計
• 省エネ：気密シールと良質素材で漏気を低減
• 安全機能：冗長性、明確な警告とオペレータによる監視
