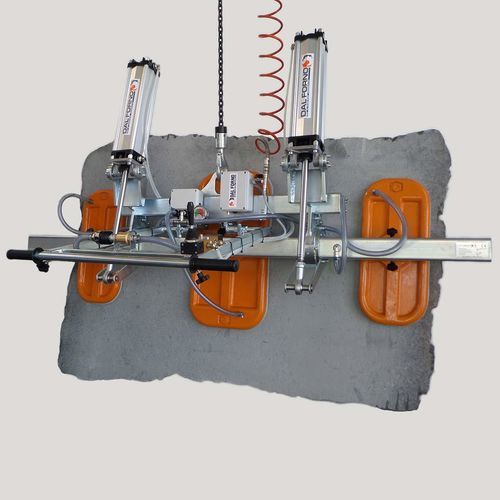

ガラスプレートバキュームリフト L series

フラット部品用板金用プレート用

製品概要
容量：500〜1500 kg。
切断パネル、タイル、ストリップ、小型スラブ、金属板、窓ガラスなど、非多孔質で平滑な表面の固体の吊り上げに適しています。

一般説明
連続かつハードな使用に対応するコンパクトで堅牢なフック下吊り上げユニット。真空リザーバ、真空計、音響・光の安全アラームを内蔵しています。柔軟なゴムシールはさまざまな表面仕上げ（素地、研磨、仕上げ、焼き付け、パターン付け、サンドブラストなど）に対応した把持を可能にします。空気式の傾斜機構により、水平・垂直の両姿勢での取り扱いが可能です。

主な特長

• 構造：軽合金および亜鉛めっき鋼。耐食性のあるアルミ鋳造パッド
• ゴムシールリングの素早い交換が可能
• 傾斜範囲0°〜90°で水平・垂直の吊り上げおよび据え付けが可能
• 垂直位置決めを容易にするパッド近傍の回転軸
• 操作ハンドルの傾斜角度を調整可能
• 真空漏れ警報は着脱式・充電式で、真空スイッチで作動するブザーと警告灯を備え、充電器は別置き
• 配管切断や真空ロス時に真空を保持する逆止弁を搭載
• 誤操作による解放を防止するロック機構付きON/OFFスライドバルブ
• CE機械指令に適合

給気オプション
真空は電動ポンプまたは圧縮空気式（ベンチュリ）真空発生器で生成できます。通常の構成は電動真空ポンプ＋接続管＋真空吸着パッドです。特殊用途向けに単相モーター、直流（フォークリフト用）モーター、内燃機関のポンプも選択可能です。

備考
用途に応じた多様な構成やカスタム仕様が利用可能です。手動傾斜タイプの三パッドリフターや、要求に応じた特注モデルも対応します。

技術仕様

• シリーズ：Lシリーズ
• 容量範囲：500〜1500 kg
• 適合材料：非多孔質で平滑な固体（パネル、タイル、ストリップ、小型スラブ、金属板、窓ガラス）
• 構成材料：軽合金、亜鉛めっき鋼、アルミ鋳造パッド
• 傾斜方式：空気式、0°〜90°
• 真空システム：リザーバおよび真空計
• 安全システム：音響・表示による警報；着脱式で充電可能なアラームユニット
• 弁：真空保持用の逆止弁；ロック機構付きON/OFFスライド弁
• シール：柔軟で交換可能なゴムシールリング
• 保守：シールリングの迅速な交換
• 規格：CE機械指令適合
