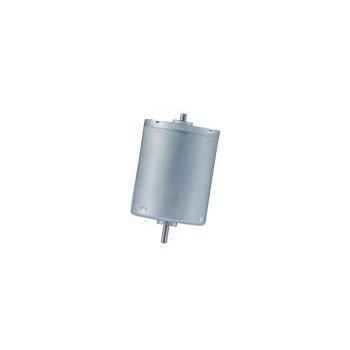

ブラシレスモーター RB-2430-9C series

BLDC6 V12V

製品概要
RB-2430-9Cは24 mmクラスのブラシレスDCモーター（BLDC）で、30.8 mmの延長筐体と外転子構造を採用しています。磁路長と巻線スペースを拡大することで高いトルク密度（シリーズ最大76 g·cm）を実現しつつ、コンパクトな取り付け性を保持します。医療機器や産業機器の高負荷小型駆動に適しています。

設計・調達担当者向けの要点

• 製品カテゴリ：ブラシレスDCモーター（BLDC）
• モデル：RB-2430-9C（N-01〜N-04のバリエーション）
• ブランド／メーカー：KWC Motor, Dongguan KWC Machinery Co., Ltd.
• 想定用途：手術用駆動機器、医療用遠心分離機、ポンプ、電動バルブ、真空ポンプ、パーソナルケア機器

仕様の要点

• 直径：24 mmクラス
• 筐体長（延長）：30.8 mm
• 外転子（高慣性）
• シリーズ最大トルク：最大76 g·cm

カスタマイズと調達メモ
電圧、定格回転数、トルク調整、軸仕様／長さ、取り付けパターン、リード線／コネクタ、ギアボックスやエンコーダの事前組付け、EMC/騒音目標などのOEM/ODM対応が可能です。見積りと納期は用途、仕様、数量、試験要件の確定後に提示します。

対象用途と提供ソリューション

• 医療機器：手術用パワーツール、医用遠心分離機、電子血圧計 — ブラシレス設計によりEMI低減と信頼性向上。
• 流体制御・小型駆動：電動バルブ、真空ポンプ、エア／ウォーターポンプ、マッサージ機器 — 荷重変動下での安定出力。

技術仕様
出典：KWC RB-2430-9C 仕様書。深いカスタマイズ対応可能。
型番 | 動作電圧範囲 | 定格電圧 | 無負荷回転数 | 最大効率回転数 | 最大効率トルク | 出力（最大効率時）
RB-2430-9C-N-01 | 5.0V - 9.0V | 6.0V | 4800 rpm | 3694 rpm | 34.5 g·cm | 1.31 W
RB-2430-9C-N-02 | 6.0V - 12.0V | 9.0V | 5300 rpm | 4184 rpm | 47.8 g·cm | 2.05 W
RB-2430-9C-N-03 | 9.0V - 16.0V | 12.0V | 8010 rpm | 6800 rpm | 66.7 g·cm | 4.40 W
RB-2430-9C-N-04 | 19.0V - 26.0V | 24.0V | 7800 rpm | 6280 rpm | 76.0 g·cm | 4.90 W

設計ノート
外転子構造は慣性モーメントが大きく、同等体積で高トルクと回転安定性を実現します。連続高負荷での使用時は熱設計と負荷プロファイルを確認してください。

品質・生産のポイント

• 社内金型と自動化組立による工場直生産。
• 騒音・電流の100%検査、RoHS/REACH準拠。
• サンプル対応、小ロット〜量産まで柔軟な生産体制。

特性 / 技術まとめ

• モデル：RB-2430-9C シリーズ
• ブランド：KWC Motor (Dongguan KWC Machinery Co., Ltd.)
• モータ種別：ブラシレスDCモーター（BLDC）、外転子
• 直径：約24 mm、筐体長：30.8 mm
• シリーズ最大トルク：最大76 g·cm
• 定格電圧・回転数：仕様参照
• 用途例：手術用ツール、医療用遠心分離機、ポンプ、電動バルブ、真空ポンプ、パーソナルケア機器
• カスタマイズ項目：電圧域、回転数、トルク、軸形状/長さ、取り付け、ギア/エンコーダ組付け、端子/リード線、EMC/騒音対策
