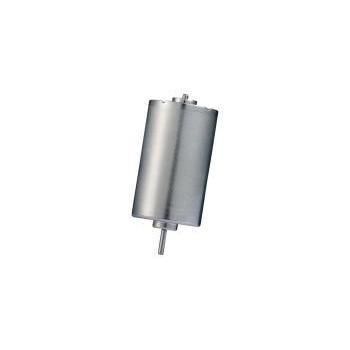

ブラシレスモーター RB-2847-68 series

BLDC6 V12V

製品概要
RB-2847-68は28 mmクラスのブラシレスDCモーター（BLDC）で、胴長46.5 mmのエクストラロング設計により磁気回路とトルク容量を拡大しています。アクチュエータ、ポンプ、ハンドヘルドの電動ドライバー等、コンパクトさと長寿命が求められる用途に適します。堵転トルクは800 g·cm超、最大効率時トルクはバリエーションにより最大193.8 g·cmに達します。

設計・調達担当者向けの要点

• 製品カテゴリ：ブラシレスDCモーター（BLDC）
• モーターファミリ：28 mmクラス、胴長拡張型
• ブランド / 製造元：KWC Motor, Dongguan KWC Machinery Co., Ltd.
• 代表的用途：リニアアクチュエータ、真空/エアポンプ、ハンドヘルドの電動ドライバー、医療用マイクロポンプ

仕様のポイント

• 直径：約28 mm
• 胴体長：46.5 mm（磁気/コイル体積を増加させるエクストラロング）
• 最大効率時トルク（参考）：最大193.8 g·cm（バリエーション依存）

カスタマイズと調達メモ
OEM/ODMでの対応が可能です：動作電圧、定格電圧、目標回転数・トルク、軸形状（長さ、Dシャフト/ねじ切り）、リード線・コネクタ仕様、ギアボックス（ギア／ウォーム）組込み、エンコーダ取付やプレアセンブリ。騒音・EMC要件は設計対応で調整可能です。最終的な価格と性能保証は用途、仕様、数量の確定後に提示します。

想定用途とソリューション

• リニア作動＆真空用途：電動リニアアクチュエータ、真空ポンプ、エアポンプ、電動カーテン — 高抵抗負荷向けの高トルク供給が可能。
• 医療・精密機器：医療用マイクロポンプ、電動バルブ、ハンドヘルド電動ドライバー、マッサージ機器 — ブラシレスの長寿命と低EMIが要求される機器に有利。

技術仕様（代表バリエーション）
RB-2847-68-N-01 | 9.0V - 14.0V | 12.0V | 無負荷 6000 rpm | 最大効率 4800 rpm | 最大効率トルク 122.8 g·cm | 出力 6.10 W
RB-2847-68-N-02 | 9.0V - 16.0V | 12.0V | 無負荷 7300 rpm | 最大効率 5977 rpm | 最大効率トルク 95.5 g·cm | 出力 5.86 W
RB-2847-68-N-03 | 9.0V - 26.0V | 24.0V | 無負荷 7300 rpm | 最大効率 6000 rpm | 最大効率トルク 130.0 g·cm | 出力 8.02 W
RB-2847-68-N-04 | 6.0V - 12.0V | 6.0V | 無負荷 3500 rpm | 最大効率 2600 rpm | 最大効率トルク 193.8 g·cm | 出力 5.19 W

ブラシ付きモーターとの比較（要約）

• 寿命：ブラシ摩耗がないためBLDCは同等条件で長寿命が期待されます。
• トルク特性：RB-2847-68の各バリエーションは28 mmクラスとして高いトルクを発揮します。
• EMI：ブラシのスパークが無いため導通ノイズ/放射ノイズが低減され、医療用途等に有利です。
• 胴長：46.5 mmのエクストラロングにより磁気体積を増やしトルクを向上させています。

購買FAQ（抜粋）

• MOQ：サンプル1–5個から対応可能。パイロットロットは通常100–500個、量産は概ね約1,000個が価格面で合理的です。
• 梱包：工業用ブリスタートレイ、補強外箱、輸出向けパレット梱包対応。

特長 / 仕様（主要項目）

• モデル：RB-2847-68（N-01、N-02、N-03、N-04のバリエーション）
• ブランド：KWC Motor (Dongguan KWC Machinery Co., Ltd.)
• モーター種別：ブラシレスDCモーター（BLDC）
• 代表直径：≈28 mm
• 胴長：46.5 mm
• 最大効率時トルク（例）：最大193.8 g·cm（バリエーション依存）
• 堵転/ピークトルク：>800 g·cm（高負荷用途を想定した設計値）
• 定格電圧バリエーション：6.0V、12.0V、24.0Vなど
• 無負荷回転数・最大効率回転数はモデルにより異なる
• 最大効率時の出力：約5.19 W〜8.02 W（バリエーション依存）
• カスタマイズ項目：6–26V対応、軸長/形状、ギア/エンコーダ統合、EMC/騒音対策
