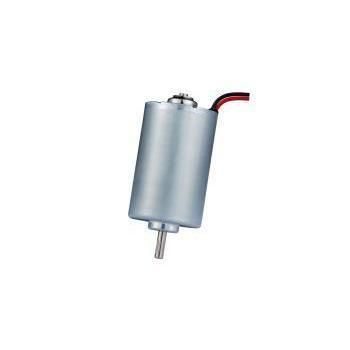

ブラシレスモーター RB-4266-68 series

BLDC12V18V

製品概要
RB-4266-68はKWC Motor製の42 mmクラスのブラシレスDCモーター（BLDC）で、高い出力密度と電気・機械インターフェースのカスタマイズが可能な設計です。

設計・調達担当者向けの要点

• 製品カテゴリ：ブラシレスDCモーター（BLDC）
• シリーズ：RB-4266
• ブランド / 製造元：KWC Motor, Dongguan KWC Machinery Co., Ltd.
• 代表的な用途：業務用調理機器、加熱装置、遠心分離機、ポンプ、アクチュエータ

仕様の指標

• 直径：42 mm
• ボディ長：66 mm（延長設計）
• 出力：最大72 W（標準 N-03）；N-04 は高出力仕様（約156.8 W）
• 堵転トルク：約1.4 N·m

カスタマイズと調達の注意点
KWC Motorは電圧、回転数、トルク、軸仕様（D軸/ねじ切り）、取付パターン、ギヤ組込、エンコーダ、ケーブル/コネクタ、制御要件、EMC/騒音目標などのOEM/ODM対応を行います。価格と納期は用途、仕様、数量、カスタム範囲確定後に提示されます。

想定用途とソリューション

• 業務用キッチン家電＆医療用遠心分離機：高トルクで安定かつ低騒音の駆動が必要な用途。
• 車載機器＆工業用流体システム：駐車用ヒーター、エアコンプレッサー、ポンプ、アクチュエータ向けのコンパクト高出力モータ。

技術仕様（抜粋）

• RB-4266-68-N-01 | 動作電圧: 9.0V–26.0V | 定格: 12.0V | 無負荷: 4750 rpm | 効率最大時回転数: 3800 rpm | 効率最大時トルク: 800 g·cm | 出力: 38.0 W
• RB-4266-68-N-02 | 動作電圧: 9.0V–26.0V | 定格: 18.0V | 無負荷: 7200 rpm | 効率最大時回転数: 6000 rpm | 効率最大時トルク: 802 g·cm | 出力: 54.0 W
• RB-4266-68-N-03 | 動作電圧: 9.0V–26.0V | 定格: 24.0V | 無負荷: 9500 rpm | 効率最大時回転数: 8000 rpm | 効率最大時トルク: 867 g·cm | 出力: 72.0 W
• RB-4266-68-N-04* | 動作電圧: 9.0V–26.0V | 定格: 24.0V | 無負荷: 5000 rpm | 効率最大時回転数: 3150 rpm | 効率最大時トルク: 1600 g·cm | 出力: 156.8 W（高出力カスタム）

特長 / 技術概要

• シリーズ：RB-4266-68
• 直径：42 mm
• ボディ長：66 mm（巻線容量を確保）
• 動作電圧範囲：9.0 V – 26.0 V；定格電圧：12 V / 18 V / 24 V
• 回転数・トルクはバリアントにより異なる（上記参照）
• カスタマイズ項目：電圧、回転数、トルク、軸形状、取付、ギア/エンコーダ、配線、EMC/騒音対策
• データソース：KWC RB-4266-68 仕様書；用途に応じて最終値を確認してください
