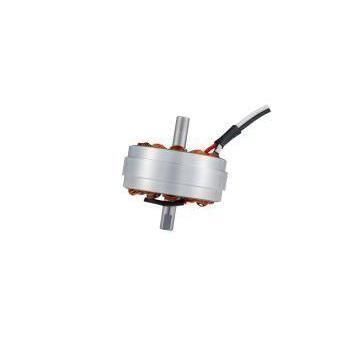

ブラシレスモーター RB-4115-C8 series

BLDC6 V12V

製品概要
RB-4115-C8は41 mmクラスのブラシレスDCモーター（BLDC）で、厚さ30 mmのフラットな外転子設計を特徴とします。換気装置、酸素濃縮器、小型ポンプなど、コンパクトな実装、低騒音、信頼性が求められる医療・精密機器向けに設計されています。

設計・調達担当者向けの要点

• 製品カテゴリ：ブラシレスDCモーター（BLDC）
• 代表サイズ：41 mm
• メーカー：KWC Motor, Dongguan KWC Machinery Co., Ltd.
• 想定用途：換気装置、酸素濃縮器、医療用ポンプ、コンパクト遠心機

仕様の要点

• 直径：41 mm
• 本体長（フラット）：30 mm
• 構成：外転子、医療グレードの選択肢あり

対象用途とソリューション

• 換気装置・酸素濃縮器：低プロファイルの外転子は慣性が高く、低騒音のBLDC駆動により家庭用/医療用換気装置や携帯型酸素濃縮器で安定かつ静かな気流を実現します。
• 医療用ポンプ・遠心装置：小型設計により輸液ポンプや小型遠心機への組込みが容易で、医療グレードの信頼性と良好な過渡応答を提供します。

技術仕様
データ出典：KWC RB-4115-C8 仕様書。電圧、回転数、軸長はカスタマイズ可能です。

型番 | 動作電圧範囲 | 定格電圧 | 無負荷回転数 | Speed @ Max Efficiency | Torque @ Max Efficiency | 出力
RB-4115-C8-N-01 | 9.0V – 16.0V | 12.0V | 2600 rpm | 2100 rpm | 663 g·cm | 15.0 W
RB-4115-C8-N-02 | 9.0V – 16.0V | 13.0V | 2800 rpm | 2300 rpm | 714 g·cm | 17.0 W
RB-4115-C8-N-03 | 6.0V – 26.0V | 18.0V | 2600 rpm | 2100 rpm | 663 g·cm | 15.0 W
RB-4115-C8-N-04 | 6.0V – 26.0V | 24.0V | 2600 rpm | 2100 rpm | 663 g·cm | 15.0 W

カスタマイズと調達に関する注意
KWC Motorは動作電圧、回転数、トルク特性、軸設計（長さ、D形/ねじ）、ケーブル・コネクタ仕様、ギアやエンコーダの組込み、EMC/騒音対策などのOEM/ODM対応が可能です。性能パラメータや機械的インターフェースは用途確認後に調整します。見積りは仕様、数量、カスタム要件確定後に提示します。

比較ポイント

• 形状：薄型外転子（厚さ30 mm）により従来の41 mmモーターより短い筐体が実現可能です。
• トルク特性：過渡応答が速く、シリーズにより高い始動/停止トルク性能を発揮します。
• 騒音：換気用途を意識した超低騒音設計です。

購買・発注情報

• MOQ（最小発注数量）：柔軟に対応。サンプル対応可（1–5 pcs）。試作/小ロットは100–500 pcsが一般的。量産は1,000 pcs以上を推奨。
• 梱包：産業用ブリスタートレイ＋強化外箱。輸出向けパレット梱包対応。
• データシート／図面：製品仕様書と外形図を提供可能（要請に応じて）。

特徴 / 技術要約

• 型番：RB-4115-C8
• モータ種別：ブラシレスDCモーター（BLDC）、外転子、medical-gradeオプション
• 代表直径：41 mm（最適化時最大φ45.5 mm）
• 本体長：30 mm（フラットプロファイル）
• 代表定格電圧：12V、13V、18V、24V（型式に依存）
• 無負荷/最大効率回転数：約2600–2800 rpm（無負荷）、2100–2300 rpm（最大効率時）
• 最大効率時トルク：約663–714 g·cm
• 出力：15.0–17.0 W（型式に依存）
• 対応：深堀りしたOEM/ODM（電気・機械パラメータ、事前組付け部品、EMC対策等）
