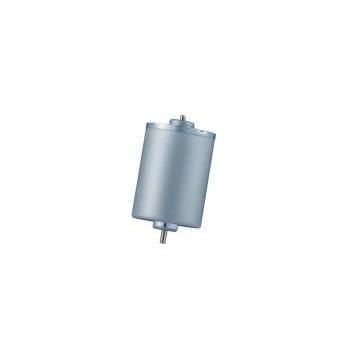

ブラシレスモーター RB-2838-68 series

BLDC24V12V

製品概要
RB-2838-68はKWC Motor製の28 mmクラスのブラシレスDCモーター（BLDC）です。37.6 mmの延長ボディを採用し、磁路と巻線スペースを拡大することで、コンパクトながら高いトルク出力を実現しています。

設計・調達担当者向けの要点

• 製品カテゴリ：ブラシレスDCモーター
• モーター系列：RB-2838-68シリーズ（BLDC）
• ブランド / 製造元：KWC Motor, Dongguan KWC Machinery Co., Ltd.
• 想定用途：電動カーテン、真空ポンプ、電動工具、小型ポンプ、家電など

仕様のポイント

• 直径：28 mm
• ボディ長：37.6 mm
• トルク：最大で約103.7 g·cm（バリアントにより異なる）

カスタマイズ及び調達に関する注意
KWC Motorは電圧、回転数、トルク、軸設計、ケーブル・コネクタ仕様、ギア統合、制御要件、ノイズ/EMC目標などのOEM/ODMカスタマイズに対応します。最終的な価格と性能は、用途、仕様、数量、プリ組立の要件を確定した上で決定されます。軸長、取付パターン、EMC対策はプロジェクト要件に応じて調整可能です。

対象用途とソリューション

• スマートホーム・家電：電動カーテン、ハンドヘルド掃除機、ブレンダー、ヘアドライヤー等、コンパクトで高トルクな駆動が減速機を不要にする場合があります。
• 医療・産業用途：外科用動力工具、医療用マイクロポンプ、真空ポンプ、電動バルブ、ハンドヘルド電動ドライバー等、コンパクト性と信頼性の高いトルクが要求される用途に適します。

技術仕様
データ出典：KWC RB-2838-68 仕様書。電圧、回転数、軸長のカスタマイズが可能です。
Model | Operating Voltage Range | Nominal Voltage | No-Load Speed | Max Efficiency Speed | Max Efficiency Torque | Output (at Max Efficiency)
RB-2838-68-N-01 | 3.5V - 4.2V | 3.7V | 7800 rpm | 6788 rpm | 76.0 g·cm | 5.3 W
RB-2838-68-N-02 | 9.0V - 14.0V | 12.0V | 3570 rpm | 2911 rpm | 50.7 g·cm | 1.5 W
RB-2838-68-N-03 | 19.0V - 26.0V | 24.0V | 6370 rpm | 4845 rpm | 103.7 g·cm | 5.1 W
RB-2838-68-N-04 | 6.0V - 12.0V | 7.2V | 5000 rpm | 4500 rpm | 100.06 g·cm | 4.63 W

特徴 / 仕様（要点）

• モデルファミリ：RB-2838-68
• 代表サイズ：28 mm
• 延長ボディ長：37.6 mm
• 最大効率トルク範囲：モデルにより約50.7 g·cm〜約103.7 g·cm
• 動作電圧範囲：モデルにより3.5V〜26.0V（定格電圧例 3.7V、7.2V、12.0V、24.0V）
• 無負荷・効率点回転数はモデルにより異なる
• 最大効率時出力：約1.5 W〜約5.3 W（モデル依存）
• OEM/ODMでのカスタマイズ対応：電圧、回転数、トルク調整、軸長・軸形状、取付パターン、ギアやエンコーダの組付け、ケーブル端子、EMC/騒音目標等
