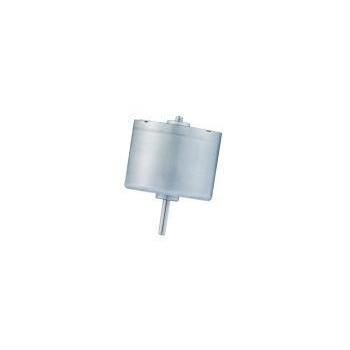

BLDCモーター RB-2419-9C series

12V24V医療用

製品概要
RB-2419-9Cは24 mmクラス、ボディ長19 mmのブラシレスDCモーター（BLDC）です。シリーズのバリエーションは高い出力密度（最大22 W）、高回転動作（特定モデルで最大11,113 rpm）および有刷モーターより長い寿命を提供し、コンパクトな高回転用途に適しています。

設計・調達担当者向けの要点

• 製品カテゴリ：ブラシレスDCモーター
• モーター群：RB-2419-9C（24 mmクラス BLDC）
• ブランド / 製造元：KWC Motor (Dongguan KWC Machinery Co., Ltd.)
• 代表的な用途：遠心分離機、ポンプ、医療・実験機器、電動工具、パーソナルケア機器

仕様のポイント

• 直径：24 mm（外形約24.4 mm）
• ボディ長：19.0 mm
• 最大回転数（報告値）：最大11,113 rpm（モデルに依存）
• 最大出力（報告値）：最大22.0 W（RB-2419-9C-N-02）

カスタム対応と調達メモ
電圧、回転数/トルク調整、軸仕様（長さ、Dシャフトやねじ式）、取り付けパターン、ケーブル/コネクタ、ギアボックスやエンコーダの組み込み、騒音/EMC対策などのOEM/ODM対応が可能です。最終的な価格や性能は用途、要求仕様、数量により決まります。

対象用途とソリューション

• 医療・実験機器：遠心分離機用駆動、医療用マイクロポンプ、ミキサー、真空ポンプ、ウォーターポンプなど—ブラシレス設計により長寿命かつ高回転での信頼性が得られます。
• 電動工具・パーソナルケア：高回転ドライヤー、電動工具、電気シェーバー、ヘアアイロン、コンパクトなアクチュエータ等、小型で高回転を必要とする用途に適合します。

技術仕様（データシート）

• 型番 | 動作電圧範囲 | 定格電圧 | 無負荷回転数 | 最大効率回転数 | 最大効率トルク | 出力
• RB-2419-9C-N-01 | 9.0V - 16.0V | 12.0V | 7500 rpm | 5563 rpm | 21.5 g·cm | 1.2 W
• RB-2419-9C-N-02 | 9.0V - 26.0V | 24.0V | 8700 rpm | 6556 rpm | 32.9 g·cm | 22.0 W
• RB-2419-9C-N-03 | 8.0V - 26.0V | 12.0V | 6662 rpm | 5083 rpm | 40.8 g·cm | 2.13 W
• RB-2419-9C-N-04 | 8.0V - 26.0V | 24.0V | 11113 rpm | 9159 rpm | 56.1 g·cm | 5.28 W

有刷24mmモーターとの比較

• 寿命：RB-2419-9C (BLDC) | >10,000時間 — 有刷モーター | <1,000時間
• 出力密度：高（最大22 W） — 有刷は通常低い
• 回転特性：高回転（最大11,113 rpm） — 有刷は通常 <6,000 rpm
• ボディ長：コンパクト（19.0 mm） — 有刷は通常 >30 mm

購買時のよくある質問

• MOQ：柔軟に対応。サンプルはMOQ不要（1〜5個可能）；小ロットの試作は100〜500個が一般的；量産は概ね1,000個以上を推奨。
• 図面 / 仕様書：設計確認用のPDFデータシートおよび外形図を提供可能。
• 梱包：工業用ブリスタートレイ＋補強外箱；大口注文向けにパレット梱包対応可。

特徴 / 技術要約

• 製品名：RB-2419-9C（ブラシレスDCモーター）
• サイズクラス：24 mm
• ボディ長：19.0 mm（典型）
• 最大出力：最大22.0 W
• 代表定格電圧：12 V、24 V
• カスタム項目：8–26 V範囲での電圧調整、回転/トルク調整、軸仕様、ギア/エンコーダ等の組み込み、EMC/騒音対策
