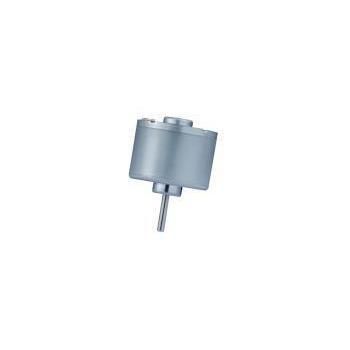

ブラシレスモーター RB-3626-68 series

DCBLDC12V

製品概要
RB-3626-68 は外周ローター（外転子）方式のブラシレスDCモーター（BLDC）で、コンパクトな実装で高いトルク密度と低振動を求められる用途向けに設計されています。代表外形は36 mm、ボディ長は26 mmのフラット設計。最大効率時のトルクは型番により最大約170.8 g·cmとなります。

設計/調達者向けの要点

• 製品カテゴリ：ブラシレスDCモーター（BLDC）
• モーターファミリ：外周ローター（Outer-rotor）BLDC
• ブランド / 製造： KWC Motor, Dongguan KWC Machinery Co., Ltd.
• 想定用途：ATM、販売機、事務機器、ポンプ、パーソナルケア機器

仕様の指標

• 外径：36 mm
• ボディ長：26 mm
• トルク（最大効率時）：型番により最大約170.8 g·cm

対象アプリケーションとソリューション
外周ローター構造とコンパクトなプロファイルにより、同径の内転子モーターより高い回転慣性とトルク密度を提供し、狭い筐体内での安定・低騒音駆動が可能です。代表的な組み込み先：

• 金融・オフィス自動化：ATM、券売機、プリンター、プロジェクター — 省スペースでの精密駆動。
• 医療・パーソナルケア：マイクロポンプ、電動バルブ、マッサージ機、電動髭剃り — 振動・騒音低減。

技術仕様（型番別性能）
Model | 動作電圧範囲 | 定格電圧 | 無負荷回転数 | 最大効率回転数 | 最大効率トルク | 出力（最大効率時）
RB-3626-68-N-01 | 9.0V - 14.0V | 12.0V | 2950 rpm | 2251 rpm | 136.9 g·cm | 3.2 W
RB-3626-68-N-02 | 19.0V - 26.0V | 24.0V | 4680 rpm | 3562 rpm | 153.0 g·cm | 5.6 W
RB-3626-68-N-03 | 19.0V - 26.0V | 24.0V | 11900 rpm | 9065 rpm | 170.8 g·cm | 15.9 W
RB-3626-68-N-04 | 8.0V - 26.0V | 9.0V | 2800 rpm | 1900 rpm | 137.7 g·cm | 2.69 W

カスタマイズおよび組み込み注意点

• OEM/ODM カスタム対応：電圧範囲、回転数/トルク調整、軸仕様（Dシャフト、ねじ軸）、軸長、取付穴パターンなど。
• プリアセンブリ：ギア、ウォーム、エンコーダ、リード線・端子の取付対応可能。
• EMC/騒音目標やエンコーダ・制御基板の統合もプロジェクト要件に応じて対応。

比較（選定時の注目点）
比較項目 | KWC RB-3626-68（外周ローター） | 標準36mm 内転子モーター
トルクの滑らかさ | 優れる（高慣性） | 標準的
トルク出力 | 高い（Max 170.8 g·cm） | ローター構造により制限
EMI | 低い（スパークなし） | ブラシ機構で高くなる傾向
ボディ長 | 26 mm（フラット） | 通常は長い

購買・生産に関する注意

• MOQ & サンプル：柔軟な発注対応。サンプル1–5個可、トライアル/小ロット100–500個、量産は概ね1,000個以上推奨。
• 梱包：工業用ブリスタートレイ＋強化外箱、輸出向けパレット梱包対応。
• 品質・試験：ノイズ／電流試験を含む100%検査、RoHS/REACH対応。サンプル納期目安7–14日。

caractéristiques / spécifications techniques

• シリーズ名：RB-3626-68
• 構造：外周ローター（Outer Rotor）
• 外径：36 mm
• ボディ長：26 mm（フラット）
• 最大効率時トルク：型番により約136.9～170.8 g·cm
• 動作電圧範囲：型番により8.0V～26.0V
• 最大効率時出力：型番により約2.69 W～15.9 W
• 無負荷回転数例：型番により約2,800～11,900 rpm
• カスタマイズ項目：電圧、回転数、トルク、軸仕様、取付穴、ギア/エンコーダ/プリアセンブリ、EMC対策等
