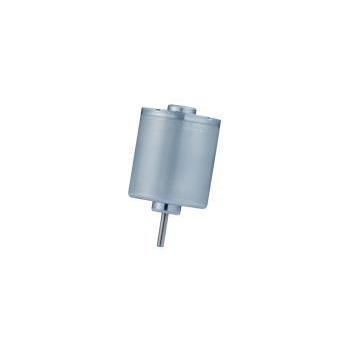

ブラシレスモーター RB-3640-68 series

BLDC12V24V

製品概要

設計・調達担当者向けの要点

• 製品カテゴリ：ブラシレスDCモーター（BLDC）
• モーター分類：外周ローターブラシレス（外転子）
• ブランド／製造：KWC Motor (Dongguan KWC Machinery Co., Ltd.)
• 想定用途：ミキサー、遠心分離機、ファン、ポンプ

仕様の要点

• 直径：36 mm
• ボディ長：40 mm
• トルク（シリーズ最大）：最大 269.9 g·cm

想定用途とソリューション

• 医療・研究機器：遠心分離機、ミキサー、外科用駆動具に適合。外周ローターの高慣性により高回転での回転安定性を確保。
• 産業向け流体・空気搬送：高出力ブロワ／ファン、マイクロポンプ、ウォーターポンプ、電動アクチュエータに適合。高い出力密度で負荷の大きい用途に対応。

技術仕様（表）
型番 | 動作電圧範囲 | 定格電圧 | 無負荷回転数 | 最大効率時回転数 | 最大効率時トルク | 出力（最大効率時）
RB-3640-68-N-01 | 9.0V - 14.0V | 12.0V | 7,930 rpm | 6,405 rpm | 269.9 g·cm | 26.46 W
RB-3640-68-N-02 | 19.0V - 26.0V | 24.0V | 3,420 rpm | 2,920 rpm | 114.1 g·cm | 11.19 W
RB-3640-68-N-03 | 19.0V - 26.0V | 24.0V | 16,020 rpm | 13,416 rpm | 241.2 g·cm | 33.2 W
RB-3640-68-N-04 | 8.0V - 26.0V | 12.0V | 4,475 rpm | 3,840 rpm | 204.0 g·cm | 8.04 W

比較（要約）
比較項目 | KWC RB-3640-68（40mm外周ローター） | 標準36mmモーター
トルクの滑らかさ | 非常に良好（高慣性） | 標準的
トルク出力 | 非常に高い（最大269.9 g·cm） | 本体長で制限される
出力密度 | 非常に高い（最大33.2 W） | 標準的
本体長 | 40 mm（高出力版） | 変動あり

カスタマイズに関する注意事項

• 軸長・軸形状（D軸／ねじ切り）、取付穴パターンの指定が可能
• 性能パラメータ：電圧、回転数、トルクの調整
• 前組みオプション：ギアボックス、エンコーダー、リード線、端子の組込
• 制御基板、EMC対策、騒音対策の設計対応

購買FAQ

• 最小注文数（MOQ）：柔軟に対応。サンプルは 1–5pcs で対応可能。試作ロットは通常 100–500pcs、量産は仕様により概ね 1,000pcs 以上を推奨。
• 梱包：工業用ブリスタートレイ＋補強外箱。輸出向けパレット梱包対応可。

特性・技術仕様

• モデル群：RB-3640-68 シリーズ（N-01 / N-02 / N-03 / N-04）
• ロータ種別：外周ローター
• 代表寸法：直径36 mm、ボディ長40 mm
• 最大トルク：最大 269.9 g·cm（型番条件による）
• 最大無負荷回転数：最大 16,020 rpm（型番依存）
• 定格電圧例：12.0 V / 24.0 V
• 動作電圧範囲：8.0V–26.0V（型番により異なる）
• 最大効率時出力：最大 33.2 W
• 代表用途：ミキサー、遠心分離機、ファン、ポンプ、医療・研究機器等
