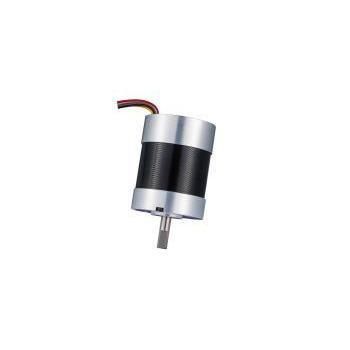

ブラシレスモーター RB-5740-68 series

BLDC12V18V

製品概要

RB-5740-68 は KWC Motor 製の 57 mm クラス ブラシレス DC モーター（BLDC）です。ボディ長 38.9 mm の低プロファイル設計と高い回転子磁束により、高トルクと高出力密度を実現します。定格トルクは最大で約 700 g·cm（N-03 / N-04）に達し、始動時のロックトルクは約 2.8–3 kg·cm に近い値を示します。狭い搭載スペースで高トルクや安定した高速性能が必要な用途に適しています。

設計・調達担当者向けの要点

• 製品カテゴリ：ブラシレス DC モーター
• モーターファミリー：BLDC
• ブランド / 製造元：KWC Motor, Dongguan KWC Machinery Co., Ltd.
• 想定用途：ロボット、スマート芝刈機、遠心分離機、業務用フードプロセッサー、AGV/サービスロボット

仕様上の注目点

• 直径：57 mm（NEMA 23 クラス）
• ボディ長：38.9 mm（低プロファイル）
• 定格トルク（最大報告値）：最大約 700 g·cm

カスタマイズと調達の注意点
OEM/ODM によるカスタマイズ対応：動作電圧、回転数、トルク調整、軸仕様（長さ・Dシャフト・ねじ切り）、取付パターン、ケーブル/コネクタ、ギア統合、エンコーダ/プレアセンブリ、EMC/騒音目標 等。機械寸法や電気仕様はプロジェクト要件に合わせて調整可能。価格・納期は確定仕様、数量、カスタム範囲により変動します。

対象用途とソリューション

• サービスロボット & 屋外動力：ロボット芝刈機、商用サービスロボット、AGV の駆動・カット用途に。ボディ長 38.9 mm の薄型設計によりホイールハブやシャーシへの組込みが容易です。
• 実験機器 & 業務用調理機器：高速遠心分離機や業務用フードプロセッサーで要求される低速高トルクと高速での安定動作を両立します。

技術仕様
* データソース：KWC RB-5740-68 仕様書。電圧、回転数、シャフト長はカスタム可能。

RB-5740-68-N-01 | 動作電圧範囲: 6.0V – 15.0V | 定格電圧: 12.0V | 無負荷回転数: 2550 rpm | Speed @ Max Efficiency: 2370 rpm | Torque @ Max Efficiency: 131.3 g·cm | 出力: 12.87 W
RB-5740-68-N-02 | 8.0V – 26.0V | 24.0V | 4980 rpm | 4524 rpm | 265.1 g·cm | 25.99 W
RB-5740-68-N-03 | 18.0V – 26.0V | 24.0V | 6000 rpm | 5250 rpm | 700.0 g·cm | 68.63 W
RB-5740-68-N-04 | 18.0V – 26.0V | 18.0V | 6000 rpm | 5250 rpm | 700.0 g·cm | 68.63 W

比較ハイライト（57 mm vs 一般的な 42 mm）

• トルク能力：RB-5740-68: 最大約 700 g·cm vs 一般的な 42 mm: 多くは < 400 g·cm
• 出力：最大約 68.6 W vs 42 mm: 多くは < 40 W
• 始動/ピークトルク：高いピークトルク（約 2.8–3 kg·cm）
• モーター構造：57 mm のワイドボディ低プロファイル vs 小型は細長い設計が一般的

製造・品質・発注に関する注意

• メーカー直送生産：金型/治具部門と自動組立ラインにより試作から量産まで対応可能。
• 品質管理：100% 検査（騒音・電流試験含む）、RoHS / REACH 準拠。
• サンプル & リードタイム：サンプル通常 7–14 日、量産対応可能。
• MOQ 指針：サンプルは 1–5 個可、パイロット 100–500 個、量産は概ね 1,000 個以上を推奨。
• 梱包：工業用ブリスタートレイ + 強化外箱、輸出向けパレット梱包対応。

特徴 / 技術概要

• 商品名：RB-5740-68
• ブランド：KWC Motor (Dongguan KWC Machinery Co., Ltd.)
• モーター種別：ブラシレス DC モーター（BLDC）
• 外径：57 mm（NEMA 23）
• ボディ長：38.9 mm
• 定格トルク（最大）：最大約 700 g·cm（仕様に依存）
• 始動トルク：約 2.8–3 kg·cm
• 利用可能定格電圧：12 V、18 V、24 V（型番依存）
• 無負荷回転数 / 効率点回転数：モデルにより約 2,550 ～ 6,000 rpm
• 最大報告出力：最大約 68.63 W
• カスタム項目：電圧、回転数、トルク、シャフト長/形状、取り付け穴、ギア/エンコーダのプレアセンブリ、配線、EMC/騒音対策
• 適合性・試験：RoHS / REACH、出荷前騒音・電流試験
