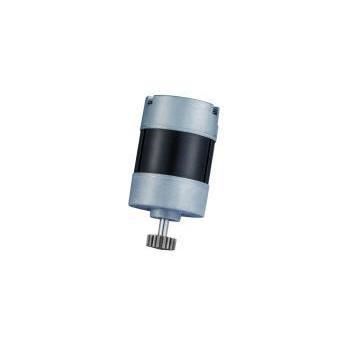

BLDCモーター RB-4160-68 series

24V12V永久磁石

製品概要
RB-4160-68はKWC Motor (Dongguan KWC Machinery Co., Ltd.)製のブラシレスDCモーター（BLDC）で、料理機器、遠心分離機、事務用プリンター、駐車用ヒーター、ポンプなどの小型高トルク用途向けに設計されています。直径42 mm、筐体長60 mmの延長ボディにより最大49 Wの出力と高いトルク密度を実現します。

設計・調達担当者向けの要点

• 製品カテゴリ：ブラシレスDCモーター（BLDC）
• モーターファミリー：Brushless DC Motor (BLDC)
• ブランド / 製造元：KWC Motor (Dongguan KWC Machinery Co., Ltd.)
• 想定用途：料理機、遠心分離機、事務用プリンター、駐車用ヒーター、ポンプ、販売機、プロジェクター

仕様の概要

• 直径：42 mm
• 出力：最大 49 W

カスタマイズと調達に関する注意
KWC Motorは電圧、回転数、トルク、軸仕様、ケーブル/コネクタ、ギアボックスの組み込み、制御要件、騒音・EMC目標などのOEM/ODMカスタマイズに対応します。価格やリードタイムは用途、仕様、数量を確認後に提示されます。軸長、性能パラメータ、EMC対策は顧客要求に合わせて調整可能です。

対象用途とソリューション
RB-4160-68はφ42 mm、筐体長60 mmで、効率最大時トルクは最大827 g·cm、出力は最大49 Wと高いトルク密度と出力を両立しており、コンパクトで高トルクが求められる用途に適しています。

• オフィス機器・家電：事務用プリンター、販売機、プロジェクター、料理機などに最適。低速域での安定した高トルク特性により、正確で滑らかな駆動制御が可能です。
• 医療機器・産業用流体システム：高速遠心分離機、医療用マイクロポンプ、エアコンプレッサー、駐車用ヒーターなどに適合。ブラシレス設計により長寿命の連続運転に対応します。

技術仕様
データ出典：KWC RB-4160-68 仕様書。電圧、回転数、軸長はカスタマイズ可能です。
RB-4160-68-N-01 | 動作電圧範囲: 12.0V – 26.0V | 定格電圧: 24.0V | 無負荷回転数: 3998 rpm | 効率最大時回転数: 3406 rpm | 効率最大時トルク: 748 g·cm | 出力: 26.17 W
RB-4160-68-N-02 | 動作電圧範囲: 12.0V – 26.0V | 定格電圧: 24.0V | 無負荷回転数: 4150 rpm | 効率最大時回転数: 3587 rpm | 効率最大時トルク: 827 g·cm | 出力: 30.50 W
RB-4160-68-N-03 | 動作電圧範囲: 12.0V – 26.0V | 定格電圧: 12.0V | 無負荷回転数: 4000 rpm | 効率最大時回転数: 3240 rpm | 効率最大時トルク: 800 g·cm | 出力: 22.07 W
RB-4160-68-N-04 | 動作電圧範囲: 12.0V – 26.0V | 定格電圧: 24.0V | 無負荷回転数: 5800 rpm | 効率最大時回転数: 5100 rpm | 効率最大時トルク: 500 g·cm | 出力: 49.00 W

購買・梱包

• サンプル / MOQ目安：サンプルはMOQなし（1–5個可）；試作/検証用途は通常100–500個；量産は概ね1,000個以上を推奨。
• 梱包：工業用ブリスタートレイ梱包、強化外箱による耐衝撃・ESD保護。輸出向けパレット梱包対応。

特性 / 技術仕様（概要）

• 製品名：RB-4160-68 シリーズ（バリエーション: RB-4160-68-N-01 / N-02 / N-03 / N-04）
• ブランド：KWC Motor (Dongguan KWC Machinery Co., Ltd.)
• モーター種別：Brushless DC Motor (BLDC)
• 代表寸法（直径）：42 mm
• 筐体長：60 mm
• 動作電圧範囲：12.0V – 26.0V（モデルにより異なる）
• 代表定格電圧：12.0V または 24.0V
• 無負荷回転数：約 3998–5800 rpm（モデル依存）
• 効率最大時回転数：約 3240–5100 rpm（モデル依存）
• 効率最大時トルク：500–827 g·cm（モデル依存）
• 出力範囲：22.07 W – 49.00 W（モデル依存）
• 適用分野：料理機器、遠心分離機、事務用プリンター、駐車用ヒーター、ポンプ、販売機、プロジェクター、医療用マイクロポンプ、エアコンプレッサー
• カスタマイズ可能項目：電圧、回転数、トルク調整；軸長・軸形状（D-shaft / ねじ込み）；取付パターン；ギア、ウォーム、エンコーダ、ケーブル端子のオプション；EMC/騒音目標
• 品質・生産：全数検査、RoHS/REACH準拠、標準サンプル7–14日で出荷可能、安定した量産能力
