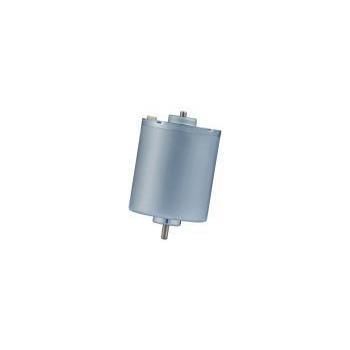

ブラシレスモーター RB-2832-68 series

BLDC12V24V

製品概要
RB-2832-68は、スマートファン、外科用動力工具、電動カーテン、ポンプ向けに設計されたブラシレスDCモーター（BLDC）です。外径28mm、ボディ32.6mmのロングボディ仕様で、最大85.41 g·cmのトルクを発生し、コンパクトで高負荷の用途に適しています。

設計・調達担当者向けの要点

• 製品カテゴリ：ブラシレスDCモーター
• モーターファミリー：Brushless DC Motor (BLDC)
• ブランド / 製造元：KWC Motor, Dongguan KWC Machinery Co., Ltd.
• 代表用途：スマートファン、外科用動力工具、電動カーテン、ポンプ

仕様の要点

• 外径：28 mm
• トルク：最大約85 g·cm（バリアントによる）

技術仕様
型式 | 動作電圧範囲 | 定格電圧 | 無負荷回転数 | 最大効率回転数 | 最大効率トルク | 出力（最大効率時）
RB-2832-68-N-01 | 9.0V - 16.0V | 12.0V | 6100 rpm | 5140 rpm | 68.47 g·cm | 3.62 W
RB-2832-68-N-02 | 9.0V - 16.0V | 12.0V | 5105 rpm | 4313 rpm | 57.56 g·cm | 2.55 W
RB-2832-68-N-03 | 9.0V - 16.0V | 12.0V | 8510 rpm | 7220 rpm | 85.41 g·cm | 6.33 W
RB-2832-68-N-04 | 18.0V - 30.0V | 24.0V | 5912 rpm | 4911 rpm | 54.99 g·cm | 2.77 W

カスタムおよび調達に関する注意
KWC Motorは、電圧、回転数、トルク、シャフト設計（長さ/形状）、ケーブル・コネクタ要件、ギアボックス統合（ギア/ウォームの組み込み）、エンコーダ統合、リード線/端子オプション、騒音およびEMC対策などのOEM/ODMカスタマイズに対応します。価格および最終性能は、用途、仕様確定および数量により変動します。

対象用途とソリューション

• スマートホーム・家電：スマートファン、電動カーテン、ブレンダー、ハンディ掃除機などに適した静音で効率的な駆動。高効率設計はバッテリー稼働時間の延長に貢献します。
• 医療・産業自動化：外科用動力工具、医療用マイクロポンプ、遠心機、電動バルブ、電動ドライバー等に求められる高トルクと信頼性を提供し、低EMIや長寿命を必要とする用途に適しています。

外回転子設計の利点（高慣性）
RB-2832-68は外回転子設計を採用しており、内回転子と比べて回転慣性が大きく、変動する負荷に対して強いトルクと滑らかな回転安定性を実現します。

caractéristiques / spécifications techniques

• ブランド：KWC Motor（鑫惠展機電）
• 製品名：RB-2832-68
• 製品カテゴリ：ブラシレスDCモーター（BLDC）
• 外径クラス：28 mm
• ボディ長：32.6 mm
• 代表最大トルク：85.41 g·cm（RB-2832-68-N-03）
• 動作電圧範囲（型式別）：9.0V–16.0V、18.0V–30.0V
• 定格電圧（型式別）：12.0V、24.0V
• 無負荷回転数（例）：5105 rpm、5912 rpm、6100 rpm、8510 rpm
• 最大効率回転数（例）：4313 rpm、4911 rpm、5140 rpm、7220 rpm
• 最大効率時出力（例）：2.55 W、2.77 W、3.62 W、6.33 W
• 代表用途：スマートファン、外科用動力工具、電動カーテン、ポンプ等
• カスタムオプション：電圧・回転数・トルク調整、シャフト長・形状、取付穴、ギア/ウォーム/エンコーダの組込み、リード線/端子オプション、EMC/騒音対策
• 品質と試験：騒音・電流の100%試験、RoHS/REACH準拠、サンプル対応と量産対応
