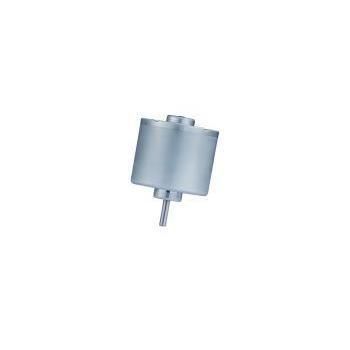

ブラシレスモーター RB-3630-68 series

BLDC6 V12V

製品概要
RB-3630-68は36 mmクラスの外回転子ブラシレスDCモーター（BLDC）で、低速での平滑な駆動とコンパクトな搭載性を求める用途向けに設計されています。代表的な用途は電動カーテン、ATM、自動販売機、電動バルブ等です。30 mmの延長ボディにより慣性と出力トルク（最大170.8 g·cm）を確保します。

設計・調達担当者向けの要点

• 製品カテゴリ：ブラシレスDCモーター（BLDC）
• モーターファミリ：外回転子タイプ
• ブランド / 製造者：KWC Motor, Dongguan KWC Machinery Co., Ltd.
• 想定用途：電動カーテン、ATM、自動販売機、バルブ等

仕様の要点

• 直径：36 mm
• トルク：最大170.8 g·cmまで

カスタマイズと調達について
KWC Motorは電圧、回転数、トルク、軸仕様、ケーブル/コネクタ、ギアボックス組込、エンコーダ、ノイズ/EMC対策などのOEM/ODMカスタマイズに対応します。最終的な価格・リードタイムは用途・仕様・数量の確定後に提示されます。

対象用途とソリューション
36 mm外回転子と30 mm延長ボディの組合せにより慣性とトルクを高め、最大効率時トルクは170.8 g·cmに達します。適用例：

• スマートホーム＆セキュリティ：電動カーテン、電動ドア/窓、照明コントローラ、入退室管理システム — 低速での振動やコギングが低減された静音駆動。
• 金融・商業オートメーション：ATMの現金排出モジュール、自動販売機、電動バルブ — 薄型ながら高トルクで正確な機械駆動が可能。

技術仕様
* データ出典：KWC RB-3630-68 仕様書。電圧、回転数、軸長などの深いカスタマイズ対応可。

仕様表
型番 | 動作電圧範囲 | 定格電圧 | 無負荷回転数 | 最大効率回転数 | 最大効率トルク | 出力（最大効率時）
RB-3630-68-N-01 | 9.0V - 14.0V | 12.0V | 2950 rpm | 2251 rpm | 136.9 g·cm | 3.2 W
RB-3630-68-N-02 | 19.0V - 26.0V | 24.0V | 4680 rpm | 3562 rpm | 153.0 g·cm | 5.6 W
RB-3630-68-N-03 | 19.0V - 26.0V | 24.0V | 11900 rpm | 9065 rpm | 170.8 g·cm | 15.9 W
RB-3630-68-N-04 | 5.8V - 12.0V | 6.0V | 3000 rpm | 2300 rpm | 102.0 g·cm | 2.42 W

カスタマイズ注意点
軸長・軸形状・取付穴、ギア・エンコーダの組込、EMC対策などを仕様に応じて調整可能です。サンプル・量産のリードタイムや価格は確定仕様と数量により変動します。

購買FAQ

• MOQ：柔軟対応。サンプル1–5個、パイロット100–500個、量産は通常1,000個以上を推奨。
• 図面 / 仕様書：PDF仕様書・外形図の提供が可能です。
• 梱包：工業用ブリスタートレイ＋補強外箱、輸出向けパレット梱包対応。

特徴 / 技術仕様（要約）

• シリーズ：RB-3630-68
• モータタイプ：36 mm 外回転子 ブラシレスDCモーター（BLDC）
• 直径：36 mm
• 延長ボディ長：30 mm
• 最大報告トルク：最大170.8 g·cm（バリエーションに依存）
• 利用可能定格電圧：6.0V、12.0V、24.0V
• 無負荷回転数（バリエーション）：2950 rpm、4680 rpm、11900 rpm、3000 rpm
• 最大効率時出力：2.42 W、3.2 W、5.6 W、15.9 W
• 用途例：電動カーテン、ATM、自動販売機、電動バルブ、照明制御、入退室管理等
• カスタマイズ対応：電圧、回転数、トルク、軸仕様、減速機統合、エンコーダ、リード線/端子、EMC/騒音目標
• 品質：100% 騒音・電流検査、RoHS/REACH 準拠
