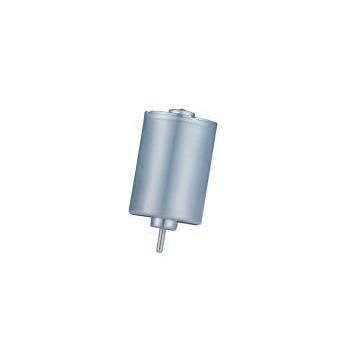

ブラシレスモーター RB-3650-68 series

BLDC12V24V

製品概要
RB-3650-68 は KWC Motor（Dongguan KWC Machinery Co., Ltd.）製の 36 mm クラス外回転式ブラシレス DC モーター（BLDC）です。シリーズにはボディ長 50 mm のフラッグシップ仕様があり、トルク増強や可変電圧レンジ（型番により通常 8.0–26.0V）を必要とする機器向けに設計されています。

設計・調達担当者向けの要点

• 製品カテゴリ：ブラシレス DC モーター（BLDC）
• モーターファミリ：外回転式、36 mm クラス
• ブランド / 製造元：KWC Motor, Dongguan KWC Machinery Co., Ltd.
• 想定用途：手術用ユニット、遠心分離機、ファン、ポンプ、ブロワ、電動工具

仕様の主な指標

• 外径：36 mm
• ボディ長（フラッグシップ）：50 mm
• 最大／効率時トルク：型番により最大 341.5 g·cm
• 動作電圧帯（例）：8.0V–26.0V

カスタマイズと調達メモ
KWC Motor は電圧、回転数、トルク調整、軸長・形状（D軸/ねじ軸）、取付穴パターン、ギア/エンコーダの組み込み、リード線/コネクタ仕様、EMC/騒音目標などの OEM/ODM カスタムに対応します。見積り・リードタイムは用途・仕様・数量確定後に提示されます。

ターゲット用途とソリューション

• 医療・ラボ機器：手術用駆動装置、遠心分離機、医療用マイクロポンプに適合。外回転設計により慣性が増し、高回転時の回転安定性が向上します。
• 産業用流体・送風：高出力ブロワ、空気/水ポンプ、ミキサー、ファンなどに適用。高い出力密度（例：最大 31.8 W）により高抵抗負荷の駆動が可能です。

技術仕様（データシート要約）
出典：KWC RB-3650-68 データシート。電圧・回転数・軸長の深いカスタマイズ対応あり。
Model | 動作電圧範囲 | 定格電圧 | 無負荷回転数 | 最大効率回転数 | 最大効率時トルク | 出力（最大効率時）
RB-3650-68-N-01 | 9.0V - 14.0V | 12.0V | 5300 rpm | 4302 rpm | 341.5 g·cm | 15.1 W
RB-3650-68-N-02 | 19.0V - 26.0V | 24.0V | 13800 rpm | 11680 rpm | 265.3 g·cm | 31.8 W
RB-3650-68-N-03 | 8.0V - 26.0V | 12.0V | 5400 rpm | 4100 rpm | 255.0 g·cm | 10.76 W
RB-3650-68-N-04 | 8.0V - 26.0V | 24.0V | 12000 rpm | 9000 rpm | 306.0 g·cm | 28.34 W

比較ポイント

• トルクの滑らかさ：外回転構造はインナーローターに比べ慣性が大きく、トルクの安定性に有利です。
• トルク出力：最大例 341.5 g·cm（型番依存）。
• 出力密度：高電圧仕様で例として最大 31.8 W。

購買に関するFAQ（要約）

• MOQ：柔軟。サンプル 1–5 台可。パイロット生産 100–500 台が一般的。量産は 1,000 台以上推奨。
• データシート / 図面：詳細なデータシートと寸法図は要請に応じて提供。
• 梱包：工業用ブリスタートレイ＋強化段ボール。輸出向けパレット梱包対応。

特長／技術仕様

• モデル／シリーズ：RB-3650-68
• モータタイプ：外回転式 BLDC
• 外径：36 mm
• ボディ長（フラッグシップ）：50 mm
• 主要バリエーション：RB-3650-68-N-01 / N-02 / N-03 / N-04
• 動作電圧範囲：8.0V–26.0V（型番により異なる）
• 無負荷回転数：最大 13,800 rpm（型番依存）
• 最大効率時トルク：最大 341.5 g·cm
• 出力（最大効率時）：最大 31.8 W
• 典型用途：手術用駆動、遠心分離機、ファン、ポンプ、ブロワ、電動工具、ミキサー
• カスタム対応：電圧、回転数、トルク、軸長／形状、取付穴、ギア／エンコーダ組込、リード線／コネクタ、EMC／騒音対策
• 品質：騒音・電流の100%検査済み、RoHS/REACH 準拠の記載あり
