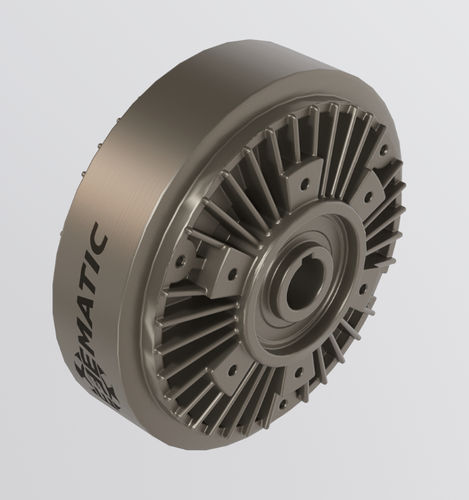

粉体ブレーキ CTS-PBR series

電磁式巻き出し機用電圧調整用

概要
巻取り／払出し工程における精密なウェブ張力制御用に設計された粉末式電磁ブレーキです。磁性粒子の吸引・解放によりトルクを制御し、幅広い巻径に対して細かな調整が可能です。各種センサおよび制御機器の統合により、張力の自動化制御が行えます。

動作
24V DCの電源が必要です。制御入力は0–10 Vで、手動ポテンショメータまたはPWMベースの制御電子回路で駆動できます。巻径センサ、ダンサー、ロードセル等のセンサ入力を処理し、リアルタイムで制動トルクを調整して張力を制御します。

組み立て

• 片持ち軸（cantilever）向けの取付オプション。
• 両持ち軸（ダブルサポート）向けの取付オプション。

ウェブ張力制御

• オープンループ制御：操作員による手動調整、または巻径センサを用いた制御で、リアルタイムの自動補正は行われません。
• クローズドループ制御：ダンサーやロードセルなどのフィードバックデバイスを使用し、計測張力を設定値と比較して自動的に制動トルクを補正し、工程精度を向上させます。

用途
包装、印刷、繊維、製紙など、安定したウェブ張力が求められる巻取り／払出し作業に適しています。

技術仕様

• 電源：24 V DC 必要。
• 制御信号：0–10 V 入力（手動ポテンショメータまたはPWM電子制御対応）。
• 制動原理：磁性粒子（粉末式）による電磁トルク制御。
• センサ統合：巻径センサ、ダンサー、ロードセルによる自動化対応。
• 制御方式：オープンループ（手動／巻径）およびクローズドループ（ダンサー、ロードセル）。
• 取付バリエーション：片持ち軸（cantilever）および両持ち軸（double-support）。
• バージョン：標準、ステンレス（INOX）等、要望に応じて対応。
• 資料：製品データシートおよび図面（PDF）を用意。
