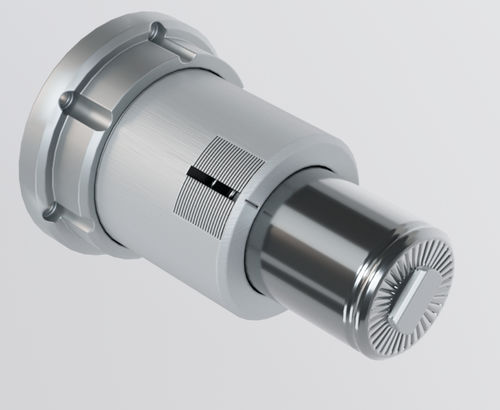

摩擦ブレーキ

機械式軸用巻き出し機用

製品概要
小径ロールの張力制御および制動向けの機械式ブレーキ。制動は軸方向に作動するフェルトパッドにより行われ、間に入るばねが不規則性を吸収して制動フィールを安定させます。ロール直径が300 mm未満の用途に推奨されます。

作動
ネジ式の調整システムで手動操作されます：固定機構、間バネ、フェルトパッドにより軸へ軸方向の荷重がかかり、回転部と摩擦して制動します。ネジ調整により張力を精密に制御できます。直径300 mm未満のロールでは、稼働中の調整は原則行わないでください。

取付 / 適用

• 片持ち（cantilever）シャフト用
• 両持ち（ダブルサポート）シャフト用
• 巻取り／巻出し工程など小径ロールの張力制御用途

バリエーションと図面

• STANDARD FRENO SOLO（ソロバリアント）
• FRENO MECANICO MONTADO CANTILEVER（カンチレバーマウント）
• FRENO MECANICO MONTADO DOBLE SUPORT（ダブルサポートマウント）
• FRENO MECANICO DS（組立図／分解図あり）

仕様 / 技術データ

• 作動方式：ネジ式による手動調整
• 制動要素：フェルトパッド（軸方向作動）
• 間バネ：不規則性を吸収するためのダンピング機構
• 調整：固定機構とスプリングで軸に軸方向荷重をかけ、張力を精密制御
• 推奨ロール径：300 mm未満に適合
• 運用上の注意：ロール径<300 mmでは稼働中の調整を避けること
• 取付構成：片持ち（cantilever）および両持ち（ダブルサポート）
• 図面・資料：2D/3D図面およびデータシートは要求に応じて提供可能
