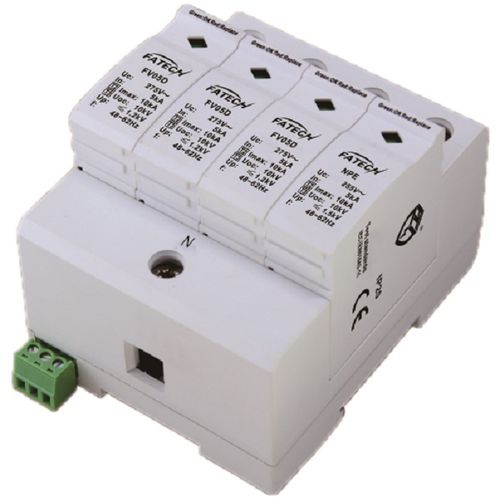

タイプ2避雷器 FV05D/3+NPE-xxx S series

DINレール低電圧三相

1. 説明 FATECHクラスIIサージアレスタは、大きな放電電流値、高い動作電圧を備えており、TN-C、TN-S、TT、IT接地システムに適しています。 カートリッジはプラグ可能な設計で、簡単に変更することができます。 目視検査ウィンドウだけでなく、これらのサージアレスタだけでなく、技術者に「カートリッジのニーズの変更」情報をリモート送信することができます。 2. 特性 1) ベース部品とMOV+GDTプラガブル保護モジュールで構成されています。 2) 境界1-2の雷防護区域のコンセプトで使用します。 3）コア部品は、高い放電能力を有する金属酸化バリスタ部品である。 4) 低残留電圧と迅速な応答。 5) サーモ・ダイナミック・コントロール・ディスコネクターによる信頼性の高い制御。 6) 制御装置のためのリモート信号接点. 7) 検査ウィンドウに赤色のマークによる障害表示。 8) 保護モード — L1, L2, L3-N, N-PE 3. 電気パラメータ 1) テストクラス IEC/EN/VDE: クラスIII/D/T3 2) ネットワークのタイプ:TT 3) 保護モード:L1, L2, L3-N, N-PE 4) 公称電圧 50 (60) Hz アンオン:110V/220V~, 220/380v~ 5) 定格電圧 (最大定格. 動作電圧） 最大：150V~、275V~、320V~、385V~、440V~ 6）最大放電電流（8/20μs）最大放電電流：10kA 7）公称放電電流（8/20μs）で：5kA 8）応答時間：L-N：25ns以下、N-PE：100ns以下 9）推奨バックアップヒューズ：16 10）入出力接続:L-N: マルチコアワイヤ:4-25mm2。 11）取り付け：35mm対称レール（EN50022/DIN46277-3） 12）動作温度範囲/湿度/高度：-40℃〜+80℃/ 30％〜90％/ 3000m 13）保護度：IP20 14）材質：UL94V0 15）切断インジケータ：機械式インジケータ（緑：OK、赤：交換） 16） リモコン接点:オプション。
