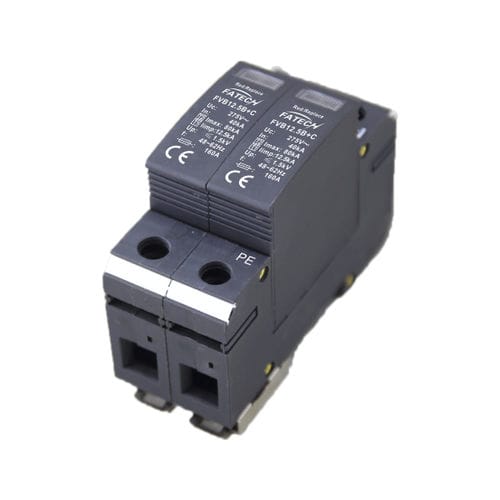

1.説明
FatechクラスI+II雷およびサージアレスタは、TTおよびTN接地システムに適しています。大電力金属酸化バリスタに基づく3P+N建設避雷器およびサージアレスタおよび相線と中性線の間の直列に金属酸化バリスタおよびガス放電管を組み立て、 フォロー電流なし。
2. 特性
1) 設置スペースを節約するための特別な設計のサージ保護装置— 幅18mm/ポール。
2) 高放電電流-ポールあたりIimp12.5kA。
3) 各極には1つの表示ウィンドウがあり、SPDの状態を明確に表示できる表示ウィンドウがあります。
4) あなたのオプションのためのリモート制御機能。
5) プラグ可能なモジュール — メンテナンスに便利。
6)保護モード-L-PE、N-PE
7)1相、2極。
3. 電気パラメータ
1) テストクラス IEC/EN/VDE: クラスI+II/B+C/T1+T
2 2) ネットワークの種類:TT, TN
3) 保護モード:L-PE, N-PE
4) 公称電圧 50 (60) Hz アン数:220V~
5) 定格電圧 (最大定格. 動作電圧)Uc:275V〜
6)最大放電電流(8/20μs)最大値:80kA
7)公称放電電流(8/20μs)で:40kA
8)応答時間 tA:25ns以下
9)推奨バックアップヒューズ:160A
10)I/O接続:マルチコア線:4-25mm2
11)取り付け:35mm対称レール(EN50022 /DIN46277-3)
12) 動作温度範囲/湿度/高度:-40℃〜+80℃/ 30% ~ 90% /3000m
13) 保護度:IP20
14) 材質:UL94V0
15) 切断インジケータ:機械式インジケータ (緑:OK、赤:交換)
16) リモコン接点:オプション
17) インパルス電流(10/350μs)インパルス電流:12.5kA
---
