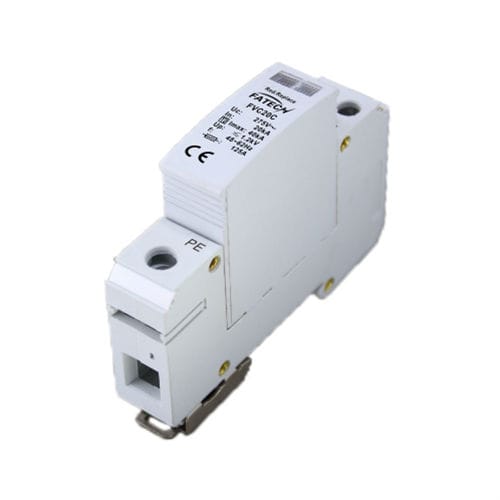

1. 説明
FATECHクラスIIサージアレスタは、TN-C、TN-S、TTおよびIT 接地システムに適した大きな放電電流値、高い動作電圧を備えています。 カートリッジはプラグ可能な設計で、簡単に交換することができます。 これらのサージアレスタは、目視検査ウィンドウだけでなく、技術者に「カートリッジニーズの変更」情報をリモートで送信することもできます。
2. 特性
1)設置スペースを節約するための狭いサイズのサージ保護装置の特別な設計-幅9mm/極
2)高放電電流-極当たりImax 40kA。
3) SPDの状態を明確に表示するための表示ウィンドウ。各ポールには1つの表示ウィンドウが付いています。
4) リモート制御機能-あなたのオプション用。
5) プラグ可能なモジュール — メンテナンスに便利。
6)保護モード-L-PE、N-PE
7)1 相、2 極
3。 電気パラメータ
1)テストクラスIEC/EN/VDE:クラスII/C/T
2 2)ネットワークの種類:TT、TN
3)保護モード:L-PE、N-PE
4)公称電圧 50(60)Hz Un:110V 〜
5)定格電圧(最大。 動作電圧)Uc:150V 〜
6)最大放電電流(8/20μs)Imax:40kA
7)公称放電電流(8/20μs)イン:20kA
8)応答時間 tA:L-N:≤ 25ns、N-PE:≤ 100ns
9)推奨バックアップヒューズ:125A
10)I/O 接続:L-N:マルチコアワイヤ:1.5 〜 10mm2;マルチ:PE:PE コア:2.5 〜 25ミリメートル2
11)取り付け:35mm 対称レール(EN50022/DIN46277-3
)12)動作温度範囲/湿度/高度:-40 ℃ 〜 + 80 ℃ / 30 % 〜 90 % / 3000m
13)保護度:IP20
14)材質:UL94V0
15)切断インジケータ:メカニカルインジケータ(グリーン:OK、レッド:交換)
16) リモコン接点: オプション。
---
