1.説明

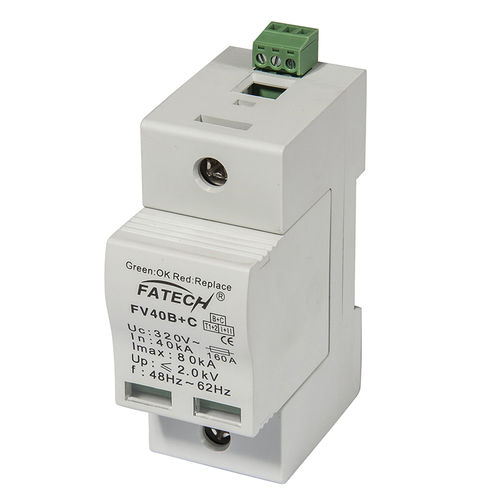

FatechクラスI+II雷およびサージアレスタは、TTおよびTN接地システムに適しています。大電力金属酸化バリスタに基づく3P+N建設避雷器およびサージアレスタおよび相線と中性線の間の直列に金属酸化バリスタおよびガス放電管を組み立て、 フォロー電流なし。
2. 特性
1)ベースパーツとMOVプラグイン保護モジュールを内蔵したタイプ1+2サージアレスタ。
2) 内部に高エネルギーMOV。
3) 低残留電圧と迅速な応答。
4) サーモ・ダイナミック・コントロール・ディスコネクターによる信頼性の高い制御。
5) 制御装置用のリモート信号接点付き。
6) 検査ウィンドウに赤色のマークによる障害表示。
7) 保護モード:L/N-PE。
3. 電気パラメータ
1) テストクラスIEC/EN/VDE: クラスI+II/B+C/T1+T
2 2) 保護モード:L/N-PE
4) 公称電圧50 (60) ヘルツアンタイプ:110V/220V~
5) 定格電圧 (最大続き. 動作電圧)Uc:150V~、275V~、320V~
6)最大放電電流(8/20μs)最大放電電流:80kA
7)公称放電電流(8/20μs)入力:40kA
8)応答時間 tA:25ns以下
9)推奨バックアップヒューズ:160A
10)I/O接続:ネジ端子:10〜35mm2により、接続バス
11) 取り付け:対称レール(EN50022/DIN46277-3)
12)動作温度範囲/湿度/高度:-40℃〜+80℃/ 30%〜90%/ 3000m
13)保護度:IP20
14)材質:UL94V0
15)切断インジケータ:機械式インジケータ(緑:OK、赤:交換)
16)リモート 制御接点:オプション
17)インパルス電流(10/350μs)Iimp:12kA
---
