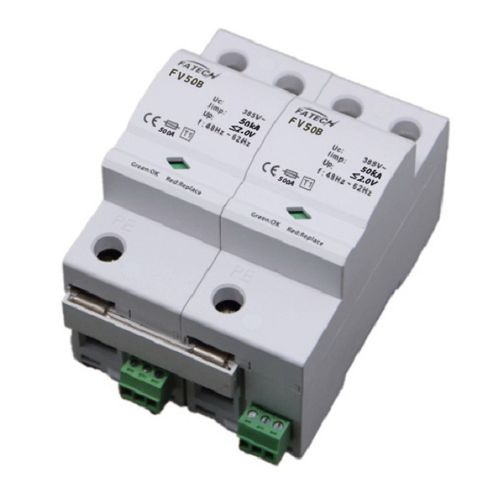

1. 特徴
1) 多層スパークギャップを備えた独自の設計されたシール構造を採用し、ハウジング外に火花を放出しません。
2)作業状態表示ウィンドウ、およびリモコン接点。
3)最大。連続動作電圧(Uc)255V 〜
4)主に雷保護ゾーン(LPZ)0 〜 1に使用され、広く入り口ラインのエレベーター、鉱物などを構築する際に使用されます。
5)1 相、2 極。
2. 電気パラメータ
1)テストクラスIEC/EN/VDE:クラスI/B/T1
2)ネットワークの種類:TT、TN
3)保護モード:L-PE、N-PE
4)公称電圧 50(60)Hz Un:220V 〜
5)定格電圧(最大。 動作電圧)Uc:255V 〜
6)インパルス電流(10/350us)Iimp:50kA
7)公称放電電流(8/20μs)入力:50kA
8)応答時間:≤ 100ns
9)推奨バックアップヒューズ:500A
10)I/O 接続:L-N:マルチコアワイヤ:10-35mm2;PE:マルチコア:16mm2
11)取り付け 対称レール(EN50022/DIN46277-3)
12)動作温度範囲/湿度/高度:-40 ℃ 〜 + 80 ℃ / 30 % 〜 90 % / 3000m
13)保護度:IP20
14)材質:UL94V0
15)切断インジケータ:メカニカルインジケータ(緑:OK、赤:交換)
16)リモコン接点 : オプション
---
