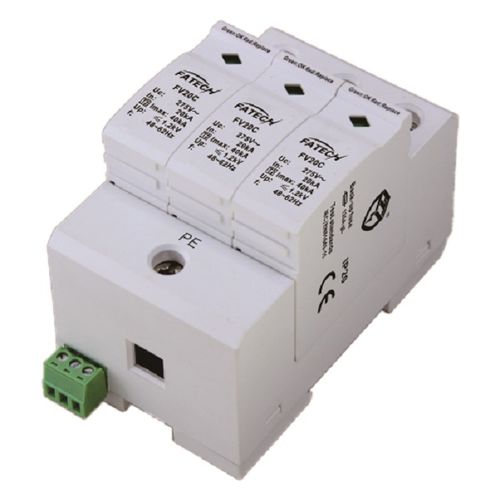

1. 説明
FATECHクラスIIサージアレスタは、大きな放電電流値、高い動作電圧を備えており、TN-C、TN-S、TT、IT接地システムに適しています。 カートリッジはプラグ可能な設計で、簡単に変更することができます。 目視検査ウィンドウだけでなく、これらのサージアレスタだけでなく、技術者に「カートリッジのニーズの変更」情報をリモート送信することができます。
2. 特性
1) ベースパーツとMOVプラグ可能な保護モジュールで構成される。
2) 境界1-2の雷防護区域のコンセプトで使用します。
3)コア部品は、高い放電能力を有する金属酸化バリスタ部品である。
4) 低残留電圧と迅速な応答。
5) サーモ・ダイナミック・コントロール・ディスコネクターによる信頼性の高い制御。
6) 制御装置のためのリモート信号接点.
7) 検査ウィンドウに赤色のマークによる障害表示。
8) 保護モード — L1, L2, L3-PE
3. 電気パラメータ
1) テストクラス IEC/EN/VDE: クラスII/C/T
2) ネットワークの種類:IT
3) 保護モード:L1, L2, L3-PE
4) 公称電圧 50 (60) Hz アン数:220/380v~
5) 定格電圧 (最大定格. 動作電圧)Uc:385V〜
6)最大放電電流(8/20μs)最大値:40kA
7)公称放電電流(8/20μs)で:20kA
8)応答時間 tA:25ns以下
9)推奨バックアップヒューズ:125A
10)I/O接続:L-N:マルチコアワイヤ:4-25mm2
11)取り付け:35mm対称レール( EN50022/DIN46277-3)
12) 動作温度範囲/湿度/高度:-40℃〜+80℃/ 30% ~ 90% /3000m
13) 保護度:IP20
14) 材質:UL94V0
15) 切断インジケータ:機械式インジケータ (緑:OK、赤:交換)
16) リモコン接点:オプション
---
