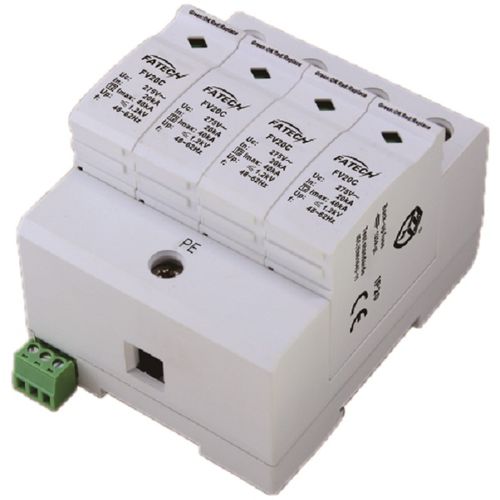

タイプ2避雷器 FV20C/4-385 S

電源用三相AC

1. 説明 FATECHクラスIIサージアレスタは、大きな放電電流値、高い動作電圧を備えており、TN-C、TN-S、TT、IT接地システムに適しています。 カートリッジはプラグ可能な設計で、簡単に変更することができます。 目視検査ウィンドウだけでなく、これらのサージアレスタだけでなく、技術者に「カートリッジのニーズの変更」情報をリモート送信することができます。 2. 特性 1) ベースパーツとMOVプラグ可能な保護モジュールで構成される。 2) 境界1-2の雷防護区域のコンセプトで使用します。 3）コア部品は、高い放電能力を有する金属酸化バリスタ部品である。 4) 低残留電圧と迅速な応答。 5) サーモ・ダイナミック・コントロール・ディスコネクターによる信頼性の高い制御。 6) 制御装置のためのリモート信号接点. 7) 検査ウィンドウに赤色のマークによる障害表示。 8) 保護モード — L1, L2, L3, N-PE 3. 電気パラメータ 1）テストクラスIEC/EN/VDE：クラスII/C/T 2）ネットワークの種類：TT、TN 3）保護モード：L1、L2、L3、N-PE 4）公称電圧50（60）ヘルツアン数：220/380v〜 5）定格電圧（最大定格。 動作電圧）Uc：385V〜 6）最大放電電流（8/20μs）最大値：40kA 7）公称放電電流（8/20μs）で：20kA 8）応答時間 tA：25ns以下 9）推奨バックアップヒューズ：125A 10）I/O接続：L-N：マルチコア線：4-25mm2 11）取り付け：35mm対称レール（ EN50022/DIN46277-3) 12) 動作温度範囲/湿度/高度:-40℃〜+80℃/ 30% ~ 90% /3000m 13) 保護度:IP20 14) 材質:UL94V0 15) 切断インジケータ:機械式インジケータ (緑:OK、赤:交換) 16) リモコン接点:オプション
