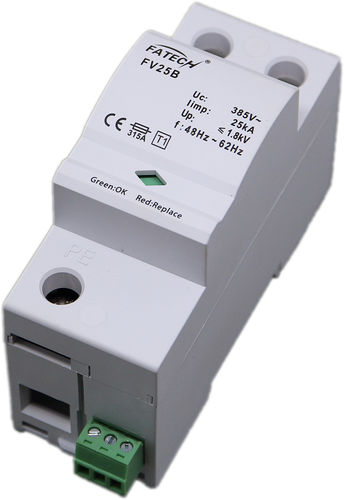

1. 特徴
1) 多層スパークギャップを備えた独自の設計されたシール構造を採用し、ハウジング外に火花を放出しません。
2)作業状態表示ウィンドウ、およびリモコン接点。
3)最大。連続動作電圧(Uc)150V 〜、255V 〜、275V 〜、320V 〜、385V 〜をお選びいただけます。
4)主に避雷区域(LPZ)0 〜 1に使用され、広く入り口ラインのエレベーター、鉱物などを構築する際に使用されます。
5) 1 極。
2. 電気パラメータ
1)テストクラスIEC/EN/VDE:クラスI/B/T1
2)ネットワークの種類:TT、TN、IT
3)保護モード:L/N-PE
4)公称電圧 50(60)Hz Un:110V/220V 〜、220/380v 〜
5)定格電圧(最大。 動作電圧)Uc:150V 〜、255V 〜、275V 〜、320V 〜、385V 〜
6)インパルス電流(10/350us)Iimp:25kA
7)公称放電電流(8/20μs)入力:25kA
8)応答時間:≤ 100ns
9)推奨バックアップヒューズ:315A
10)I/O 接続:L-N:マルチコア線 10-35mm2;PE:マルチコア:> 16mm2
11)取り付け:35mm 対称レール(EN50022/DIN46277-3
)12)動作温度範囲/湿度/高度:-40 ℃ 〜 + 80 ℃ / 30 % 〜 90 % / 3000m
13)保護度:IP20
14)材質:UL94V0
15)切断インジケータ:メカニカルインジケータ(グリーン:OK、レッド:交換)
16) リモコン接点: オプション。
---
