1. 説明

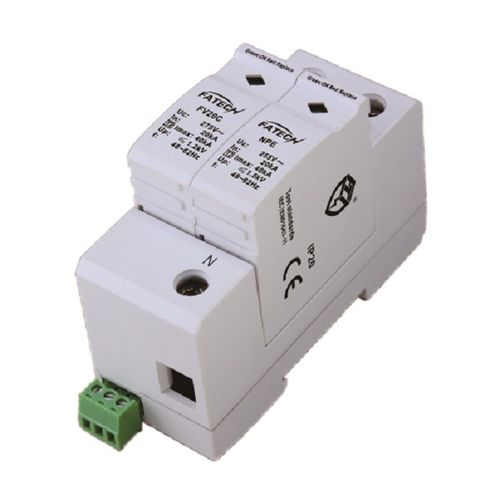

FATECHクラスIIサージアレスタは、大きな放電電流値、高い動作電圧を備えており、TN-C、TN-S、TT、IT接地システムに適しています。 カートリッジはプラグ可能な設計で、簡単に変更することができます。 目視検査ウィンドウだけでなく、これらのサージアレスタだけでなく、技術者に「カートリッジのニーズの変更」情報をリモート送信することができます。
2. 特性
1) ベース部品とMOV+GDTプラガブル保護モジュールで構成されています。
2) 境界1-2の雷防護区域のコンセプトで使用します。
3)コア部品は、高い放電能力を有する金属酸化バリスタ部品である。
4) 低残留電圧と迅速な応答。
5) サーモ・ダイナミック・コントロール・ディスコネクターによる信頼性の高い制御。
6) 制御装置のためのリモート信号接点.
7) 検査ウィンドウに赤色のマークによる障害表示。
8) 保護モード-L-N, N-PE
3. 電気パラメータ
1)テストクラスIEC/EN/VDE:クラスII/C/T
2)ネットワークの種類:TT
3)保護モード:L-N、N-PE
4)公称電圧 50(60)Hz アンチ:220/380v~
5)定格電圧(最大続き。 動作電圧)Uc:385V〜
6)最大放電電流(8/20μs)最大値:40kA
7)公称放電電流(8/20μs)で:20kA
8)応答時間 tA:L-N:25ns以下、N-PE:100ns以下
9)推奨バックアップヒューズ:125A
10)入出力接続:L-N:マルチコア線:
取付:4-25mm2 11): 35ミリメートル 対称レール(EN50022/DIN46277-3)
12)動作温度範囲/湿度/高度:-40℃〜+80℃/ 30%〜90%/ 3000m
13)保護度:IP20
14)材質:UL94V0
15)切断インジケータ:機械式インジケータ(緑:OK、赤:交換)
16)リモートコントロール接点 : オプション
---
