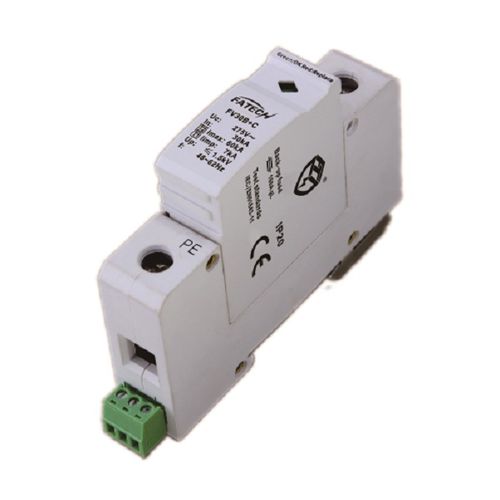

1.説明
FatechクラスI+II雷およびサージアレスタは、TTおよびTN接地システムに適しています。大電力金属酸化バリスタに基づく3P+N建設避雷器およびサージアレスタおよび相線と中性線の間の直列に金属酸化バリスタおよびガス放電管を組み立て、 フォロー電流なし。
2. 特性
1) ベースパーツとMOVプラグ可能な保護モジュールで構成される。
2) 境界1-2の雷防護区域のコンセプトで使用します。
3)コア部品は、高い放電能力を有する金属酸化バリスタ部品である。
4) 低残留電圧と迅速な応答。
5) サーモ・ダイナミック・コントロール・ディスコネクターによる信頼性の高い制御。
6) 制御装置のためのリモート信号接点.
7) 検査ウィンドウに赤色のマークによる障害表示。
8) 保護モード — L/N-PE
3. 電気パラメータ
1)テストクラスIEC/EN/VDE:クラスI+II/B+C/T1+T
2)ネットワークのタイプ:TT、TN、IT
3)保護モード:L/N-PE
4)公称電圧50(60)ヘルツ、アン数:110V/220V~、220V/380V~
5)定格電圧(最大最大電圧。 動作電圧)
最大:150V~、275V~、320V~、385V~、440V~ 6)最大放電電流(8/20μs)最大放電電流:60kA
7)公称放電電流(8/20μs)で:30kA
8)応答時間:25ns以下
9)推奨バックアップヒューズ:160A
10)I/O接続:マルチコアワイヤー:25ミリメートル2
11) 取り付け: 35mm対称レール(EN50022/DIN46277-3)
12)動作温度範囲/湿度/高度:-40℃〜+80℃/ 30%〜90%/ 3000m
13)保護度:IP20
14)材質:UL94V0
15)切断インジケータ:機械式インジケータ(緑:OK、赤:交換)
16)リモートコントロール 接触:オプション
17)インパルス電流(10/350μs)Iimp:7kA
---
