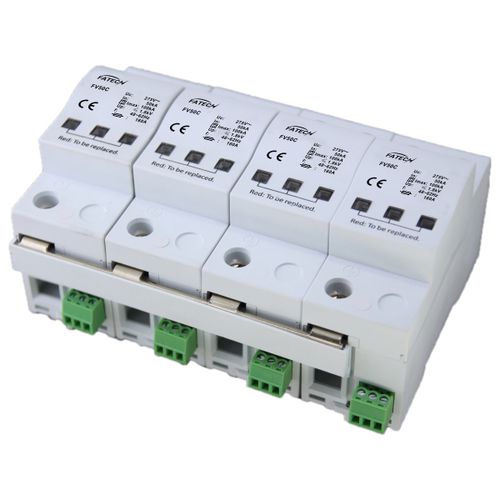

1. 説明
FATECHクラスIIサージアレスタは、大きな放電電流値、高い動作電圧を備えており、TN-C、TN-S、TT、IT接地システムに適しています。 カートリッジはプラグ可能な設計で、簡単に変更することができます。 目視検査ウィンドウだけでなく、これらのサージアレスタだけでなく、技術者に「カートリッジのニーズの変更」情報をリモート送信することができます。
2. 特性
1) ベースパーツとMOVプラグ可能な保護モジュールで構成される。
2) 境界1-2の雷防護区域のコンセプトで使用します。
3)コア部品は、高い放電能力を有する金属酸化バリスタ部品である。
4) 低残留電圧と迅速な応答。
5) サーモ・ダイナミック・コントロール・ディスコネクターによる信頼性の高い制御。
6) 制御装置のためのリモート信号接点.
7) 検査ウィンドウに赤色のマークによる障害表示。
8) 保護モード — L1, L2, L3, N-PE
3. 電気パラメータ
1)テストクラスIEC/EN/VDE:クラスII/C/T
2)ネットワークの種類:TT、TN
3)保護モード:L1、L2、L3、N-PE
4)公称電圧50(60)ヘルツ、Un:110V/220V~、220/380v~
5)定格電圧(最大定格。 動作電圧)
最大:150V~、275V~、320V~、385V~、440V~ 6)最大放電電流(8/20μs)最大放電電流:100kA
7)公称放電電流(8/20μs
)で:50kA 8)応答時間:25ns以下
9)推奨バックアップヒュー
ズ:125A 10)I/O接続:マルチコア再度:6〜35ミリメートル2
) 取り付け:35mm対称レール(EN50022/DIN46277-3)
12)動作温度範囲/湿度/高度:-40℃〜+80℃/ 30%〜90%/ 3000m
13)保護度:IP20
14)材質:UL94V0
15)切断インジケータ:機械式インジケータ(緑:OK、赤:交換)
16)リモート 制御接点:オプション
---
