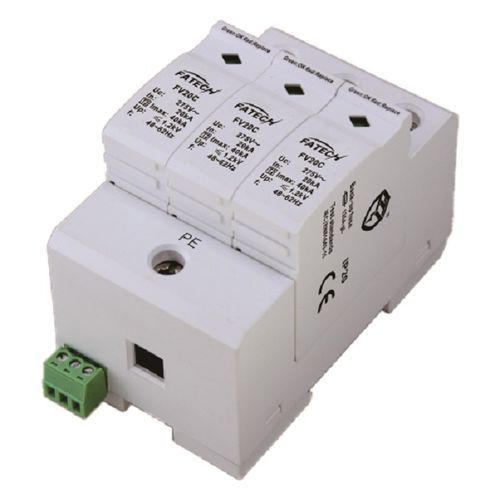

タイプ2避雷器 FV20C/3-150(S)

電源用遠隔操作信号異常表示

1. 説明 FATECHクラスIIサージアレスタは、大きな放電電流値、高い動作電圧を備えており、TN-C、TN-S、TT、IT接地システムに適しています。 カートリッジはプラグ可能な設計で、簡単に変更することができます。 目視検査ウィンドウだけでなく、これらのサージアレスタだけでなく、技術者に「カートリッジのニーズの変更」情報をリモート送信することができます。 2. 特性 1) ベースパーツとMOVプラグ可能な保護モジュールで構成される。 2) 境界1-2の雷防護区域のコンセプトで使用します。 3）コア部品は、高い放電能力を有する金属酸化バリスタ部品である。 4) 低残留電圧と迅速な応答。 5) サーモ・ダイナミック・コントロール・ディスコネクターによる信頼性の高い制御。 6) 制御装置のためのリモート信号接点. 7) 検査ウィンドウに赤色のマークによる障害表示。 8) 保護モード — L1, L2, L3-PE 3. 電気パラメータ 1）テストクラスIEC/EN/VDE：クラスII/C/T 2）ネットワークの種類：IT 3）保護モード：L1、L2、L3-PE 4）公称電圧50（60）Hz、アン数：110V/220V〜 5）定格電圧（最大続き。 動作電圧) Uc: 150V~ 6) 最大放電電流 (8/20μs) 最大値:40kA 7) 公称放電電流 (8/20μs) で:20kA 8) 応答時間 tA: 以下 25ns 9) 推奨バックアップヒューズ:125A 10) 入出力接続:L-N: マルチコア線:4-25mm2 11) 取り付け:35mm対称レール ( EN50022/DIN46277-3) 12) 動作温度範囲/湿度/高度:-40℃〜+80℃/ 30% ~ 90% /3000m 13) 保護度:IP20 14) 材質:UL94V0 15) 切断インジケータ:機械式インジケータ (緑:OK、赤:交換) 16) リモコン接点:オプション
