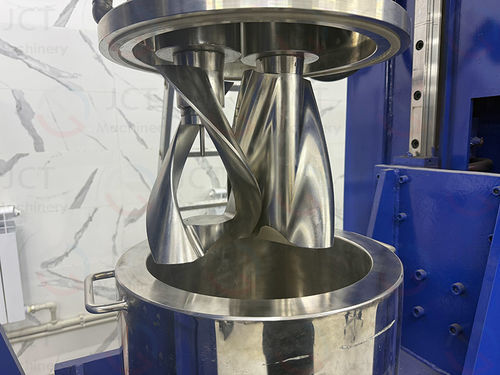

縦型ニーダー JCT VK series

バッチ液体 / 固体食品産業用

概要
JCT Machinery の JCT VK シリーズは、ゴム、プラスチック、接着剤、樹脂などの中〜高粘度材料の混合・練りに用いる縦型練り機です。縦型構造は混合室内での材料循環と均一な分散を促進します。

特長と機能

• 材料流れを改善しデッドゾーンを低減する縦型設計
• DUPLEX 練り羽根：回転＋公転（プラネタリ）運動の組合せ
• ジャケット付き温度制御ミキシング室
• 操作性に配慮したコントロールと保守アクセス
• 研究開発、パイロット、量産に対応する複数容量モデル
• 安全機構、耐爆仕様や真空脱気のオプション対応

技術データ
Model | Volume (L) | Central Kneading Blade (RPM) | Rotating Kneading Blade (RPM) | Drive Power (KW)
JCT VK 1 | 0.5 | 2.3-23 | 10.4-104 | 0.12
JCT VK 5 | 2.5 | 1.6-16 | 8.8-88 | 0.37
JCT VK 25 | 12.5 | 1.5-15 | 7.8-88 | 1.5
JCT VK 50 | 25 | 2-16 | 8-64 | 2.2
JCT VK 100 | 50 | 1.5-14 | 6-56 | 4
JCT VK 200 | 100 | 1.3-11 | 6.5-56 | 5.5
JCT VK 400 | 200 | 1.5-12 | 6-48 | 11
JCT VK 800 | 400 | 1.2-9 | 6.5-49 | 18.5
JCT VK 1600 | 800 | 0.9-9 | 4.2-42 | 45
JCT VK 3200 | 1600 | 1-9 | 4-36 | 75

設計と内部構造
本機は温度制御用ジャケットを備えた縦型混合室を採用しています。DUPLEX 練り羽根は強いせん断および練り作用を発生させ、各羽根が自転しつつ公転することで広い領域をカバーし、デッドゾーンを低減して分散性と清掃性を向上させます。

温度および工程制御
練り室温度を精密に制御する温度制御システムを搭載。真空脱気や精密底面スクレーパーなどのオプションにより、温度に敏感な配合や再現性のある熱プロファイルが求められる工程に対応します。

用途

• 歯科用原料
• 航空宇宙用材料および特殊ポリマー
• グラファイト・導電性複合材料
• シリコーン樹脂複合材料
• 医療用ポリマー配合
• 電子用熱伝導材料・シーリング材料
• 化学、医薬、食品、化粧品等の高粘度・高固形分配合

製品提供について
JCT Machinery は研究開発、パイロット生産、量産ニーズに合わせて JCT VK シリーズを複数サイズで設計・製造しています。縦型構造は水平型の課題（軸シール漏れ、清掃性の悪さ等）に対応し、業界要件に応じた構成オプションを提供します。

技術仕様

• シリーズ: JCT VK シリーズ（複数容量モデル）
• 構造: ジャケット付き縦型混合室
• 撹拌: DUPLEX 練り羽根（プラネタリ＋回転運動）
• 温度制御: 練り室の高度な温度調整
• 駆動出力範囲: モデルにより 0.12 kW ～ 75 kW
• 容量範囲: 0.5 L ～ 1600 L（上表参照）
• ブレード回転域: 中央羽根およそ 0.9–2.3 rpm、回転羽根およそ 4–104 rpm（モデルにより異なる）
• オプション: 真空脱気、耐爆仕様、精密底面スクレーパー
